Verpakt per 1 meter

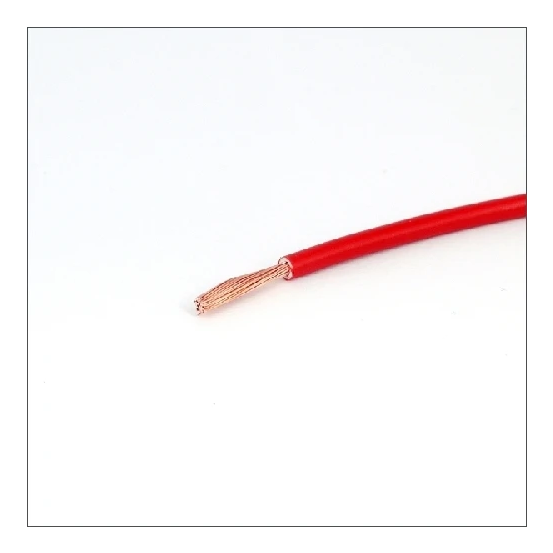

Dit montagesnoer van DYNAMIC, type DYNAMIC VDS ECA 10 90GR RD MONTAGESN 90GR KNIP, is een soepel montagedraad met een hoek van 90 graden en is geschikt voor het knippen en installeren in elektrotechnische toepassingen.
Dit soepel montagesnoer is voorzien van 1 ader met een nominale geleiderdoorsnede van 10 mm². De kabel heeft een ronde geleidervorm en is opgebouwd uit blank, soepel koper van klasse 5. Zowel de aderisolatie als het mantelmateriaal bestaat uit polyvinylchloride (PVC) in de kleur rood. De kabel heeft een nominale spanning van 450/750 V en beschikt over een CPR Euroklasse Eca volgens EN 13501-6.
De buitendiameter van het snoer bedraagt circa 6,2 mm en het gewicht is 110 kg/km. De geleiderweerstand bij 20 °C is 1,91 Ohm/km en de maximale toelaatbare geleidertemperatuur bedraagt 90 °C. Voor de installatie dient de kabeltemperatuur te liggen tussen 5 en 70 °C, en na montage tussen -10 en 70 °C. De minimale buigradius voor vast verleggen is 24,8 mm.
| Aantal aders | 1 |
|---|---|
| Aantal hulpaders | 0 |
| Adercodering volgens HD 308 S2 | NO |
| Adercodering | Kleur |
| Aderkleur | Rood |
| Aders getwist | NO |
| AWG-maat | 8 |
| Bewapening/armering | Geen |
| Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes | Geen |
| Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad | Geen |
| Brandklasse volgens EN 13501-6: klasse | Eca |
| Brandklasse volgens EN 13501-6: rookontwikkeling | Geen |
| Brandvertraging volgens IEC 60332-1-2 | NO |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | NO |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | NO |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | NO |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | NO |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | NO |
| Buitendiameter circa | 6.2 mm |
| CLC | H07V2-K |
| Functiebehoud volgens EN 50200 annex E | NO |
| Functiebehoud volgens EN 50200 | Geen |
| Functiebehoud volgens IEC 60331-1 | Geen |
| Functiebehoud volgens IEC 60331-2 | Geen |
| Functiebehoud volgens IEC 60331-3 | Geen |
| Gecertificeerd voor luchthaven verlichtingskabel | NO |
| Gecertificeerd voor scheepsapplicaties | NO |
| Geleidermateriaal | Koper |
| Geleidervorm | Rond |
| Geleiderweerstand bij 20°C | 1.91 Ohm/km |
| Geschikt als installatiekabel | NO |
| Geschikt voor verwerking in aarde/ondergrond | NO |
| Gewicht | 110 kg/km |
| Halogeenvrij volgens IEC 60754-1 | NO |
| Halogeenvrij volgens IEC 60754-2 | NO |
| Halogeenvrij volgens IEC 60754-3 | NO |
| Kabel dwarswaterdicht | NO |
| Kabelbreedte circa | 6.2 mm |
| Kabelgeometrie | Rond |
| Kabelhoogte circa | 6.2 mm |
| Koudebestendig volgens EN 60811-504+505+506 | NO |
| Litze | NO |
| Loodmantel | NO |
| Mantelkleur | Rood |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Max. toelaatbare geleidertemperatuur | 90 °C |
| Max. treksterkte tijdens installatie | kN |
| Met aardgeleider | NO |
| Met knaagdierbescherming | NO |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 24.8 mm |
| Model | Montagesnoer |
| NEN | VDf 450/750 |
| Nom. equivalente koperdoorsnede bewapening | mm² |
| Nom. geleiderdiameter | mm |
| Nom. geleiderdoorsnede (AWG) | kcmil |
| Nom. geleiderdoorsnede hulpaders | mm² |
| Nom. geleiderdoorsnede | 10 mm² |
| Nom. spanning U | 750 V |
| Nom. spanning U0 | 450 V |
| Oliebestendig volgens IEC 60811-404 | NO |
| Oppervlakte geleider | Blank |
| Rookarm volgens IEC 61034-2 | NO |
| Samenstelling geleider | Klasse 5 = soepel |
| Scherm | NO |
| Streng diameter | 0.41 mm |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -10 - 70 °C |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | 5 - 70 °C |
| Vaak gebruikte artikelnummers | 10260529 |
| Vochtbarrière | Geen |
