Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.
180 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

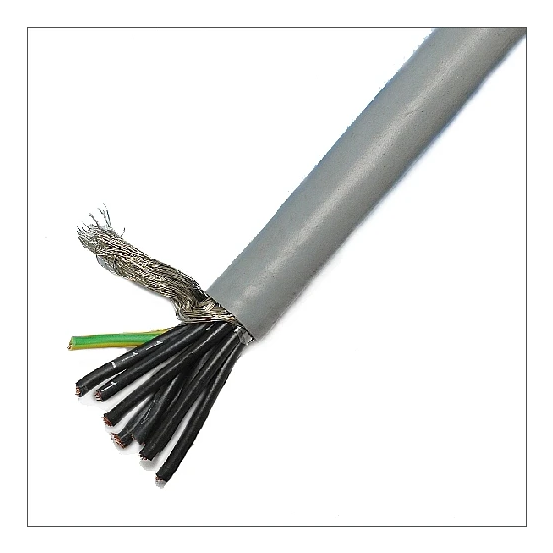

De Jobarco stuurstroomkabel is verkrijgbaar vanaf 1 meter in de bestelde lengte en is voorzien van 7 aders met een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel is opgebouwd met soepele koperen geleiders van klasse 5 en beschikt over een nominale spanning van 500 V voor zowel U als U0. De aders zijn gecodeerd met cijfers en worden aangevuld met een aardgeleider. De kabel is voorzien van een collectieve vlechtwerkscherming en een bewapening van koper. Zowel de aderisolatie als de buitenmantel zijn vervaardigd uit polyolefine in een grijze kleur, met een buitendiameter van circa 9,7 mm.
Op het gebied van brandgedrag voldoet de kabel aan CPR eurobrandklasse B2ca-s1-d1-a1. De kabel is halogeenvrij en rookarm, en beschikt over brandvertraging volgens IEC/EN 60332-3-24. De maximaal toelaatbare geleidertemperatuur bedraagt 70 °C.
Kenmerken op een rij
7 aders met een nominale geleiderdoorsnede van 1,5 mm² en aardgeleider
Nominale spanning van 500 V
Soepele koperen geleiders en collectieve vlechtwerkscherming
Halogeenvrij en rookarm
CPR eurobrandklasse B2ca-s1-d1-a1
Specificaties
Meer informatie
Aantal aders
7
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Afscherming collectief
Vlechtwerk
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Vlechtwerk
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d1
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
B2ca
Brandklasse volgens EN 13501-6: rookontwikkeling
s1
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
9.7 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Getwist
Nee
Gewicht
194 kg/km
Halogeenvrij volgens IEC 60754-1
YES
Halogeenvrij volgens IEC 60754-2
YES
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyolefine
Materiaal aderisolatie
Polyolefine
Materiaal bewapening
Koper
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
500 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
YES
Samenstelling geleider
Klasse 5 = soepel
Scherm
YES
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
