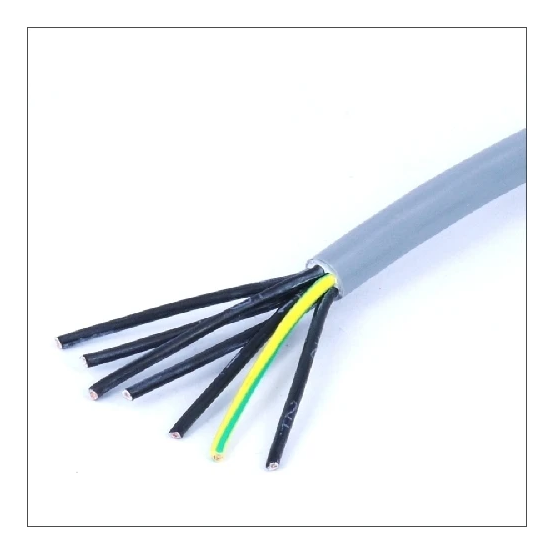

De DONNE Ymvk installatiekabel wordt geleverd op een rol van 100 meter. Deze kabel is voorzien van 7 aders en heeft een nominale geleiderdoorsnede van 2,5 mm².
Belangrijkste kenmerken
Deze installatiekabel van DONNE is ontworpen voor vaste aanleg en beschikt over zeven massieve koperaders met een nominale geleiderdoorsnede van 2,5 mm². De aders zijn uitgerust met een polyolefine isolatie in de vorm van gevulkaniseerd polyetheen (XLPE). Om de aders bevindt zich een grijze mantel van polyvinylchloride (PVC). De kabel is geschikt voor een nominale spanning van 0,6/1 kV en is daarnaast UV-bestendig.
Op het gebied van brandprestaties voldoet de kabel aan brandklasse Dca-s2,d2,a3 volgens EN 13501-6, inclusief brandvertraging volgens dezelfde norm. De constructie is verder voorzien van een aardgeleider.
Kenmerken op een rij
7 aders met een nominale geleiderdoorsnede van 2,5 mm²
Massief koperen geleidermateriaal
Nominale spanning van 0,6/1 kV
Brandklasse EN 13501-6: Dca-s2,d2,a3
Voorzien van een aardgeleider en een grijze PVC-mantel
UV-bestendig
Specificaties
Meer informatie
Aantal aders
7
Adercodering volgens HD 308 S2
YES
Adercodering
Cijfers
Aderscherm
NO
AWG-maat
14
Bewapening
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d2
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
13.4 mm
Concentrische geleider
Geen
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Nee
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.41 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
331 kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Nee
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyolefine
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiekabel
NEN
YMvKmb 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
