Driefasige groepenkast voor opbouw met 12 lichtgroepen, 3 aardlekschakelaars en een 40A hoofdschakelaar. De kunststof behuizing heeft IP20-bescherming en meet 390x440x90 mm.

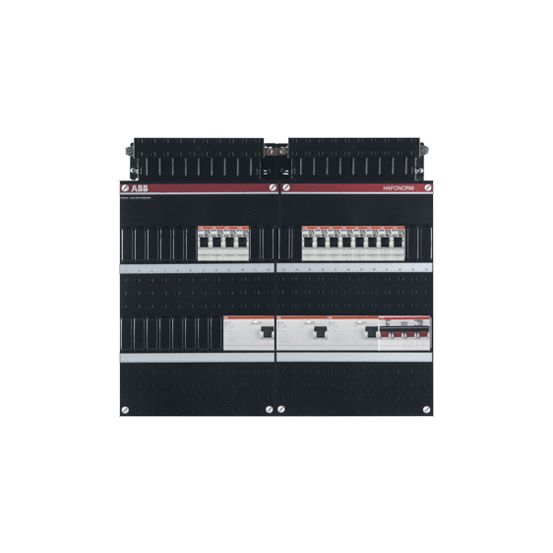

De ABB HAF Hafonorm groepenkast 1SPF006909F2721 is een geassembleerde groepenverdeler voor woningbouw met 12 groepen, uitgevoerd in zwarte kunststof behuizing en geschikt voor opbouwmontage.
Belangrijkste kenmerken
Deze ABB HAF Hafonorm groepenkast is uitgevoerd als driefasige verdeler met in totaal 12 groepen en 12 lichtgroepen. De kast is voorzien van 12 eenfasige miniatuurstroomonderbrekers (MCB) met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA volgens EN 60898 bij 230 V. Er zijn 12 groepen achter aardlekschakelaars ondergebracht en de beveiliging is uitgevoerd met installatie-/aardlekautomaten.
De groepenkast beschikt over 3 aardlekschakelaars van 30 mA, een 4-polige hoofdschakelaar met een nominale stroom van 40 A en een zekering lastscheider (MCB + 2 x RCD) met dubbele aardlekzekering (2 x RCD). De kast is niet afsluitbaar, is niet voorzien van overspanningsbeveiliging, beltransformator, meter, contactdoos of transparant deksel en heeft geen kookgroep.
De Hafonorm kast is een opbouwuitvoering met twee rijen, een breedte van 440 mm, hoogte van 390 mm en diepte van 90 mm. De behuizing is van kunststof, voorzien van een deksel als afdekking en heeft een beschermingsgraad van IP20. De breedte in module-eenheden bedraagt 48 en er is aanbouwmogelijkheid voorzien.
Kenmerken op een rij
Totaal aantal groepen: 12, waaronder 12 lichtgroepen
3-fasen uitvoering met 4-polige hoofdschakelaar, 40 A
Voorzien van 3 aardlekschakelaars 30 mA en 12 eenfasige MCB’s (karakteristiek B)
Opbouwmontage, afmetingen (h x b x d): 390 x 440 x 90 mm, breedte 48 module-eenheden
Kunststof behuizing met deksel, beschermingsgraad IP20 en aanbouwmogelijkheid
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
3
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
