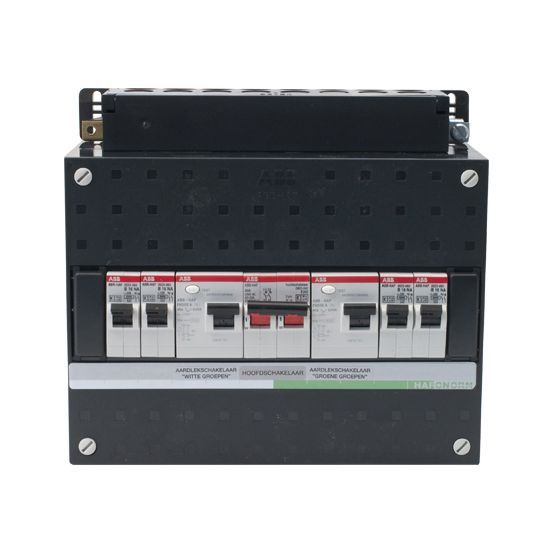

1-fase groepenkast met vier groepen, twee aardlekschakelaars van 30 mA en een 40 A hoofdschakelaar. Deze zwarte kunststof opbouwkast van 220x205x90 mm is voorzien van een Busboard.
De ABB HAF Hafonorm groepenkast HAD3232-22+H42/ is een 1-fase groepenkast met vier groepen, twee aardlekschakelaars en een hoofdschakelaar, geschikt als complete oplossing binnen de Hafonorm-serie.
Belangrijkste kenmerken
Deze ABB HAF Hafonorm groepenkast is uitgevoerd als 1-fase variant met in totaal vier lichtgroepen, verdeeld achter twee aardlekschakelaars van 30 mA en een tweepolige hoofdschakelaar van 40 A. De beveiliging wordt verzorgd door installatie- en aardlekautomaten met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA volgens EN 60898 bij 230 V.
De groepenkast is voorzien van een Busboard, waardoor installatieautomaten aan de voedende kant eenvoudig kunnen worden ingeklikt. Dit maakt het uitbreiden met een extra groep eenvoudiger. De kast heeft een open onderkant, uitwisselbare inzetstukken aan de zijkant en een steekbare aardrail met buitenliggende aansluiting.
De opbouwbehuizing is van kunststof, uitgevoerd in het zwart en uitgerust met een deksel als afdekking. De kast heeft een breedte van 220 mm, een hoogte van 205 mm en een diepte van 90 mm, met een totale capaciteit van 12 module-eenheden in één rij.
Kenmerken op een rij
1-fase groepenkast met 4 groepen, 2 aardlekschakelaars 30 mA en hoofdschakelaar 40 A
Voorzien van Busboard voor eenvoudig inklikken van installatieautomaten
Open onderkant en uitwisselbare inzetstukken aan de zijkant
Steekbare aardrail met buitenliggende aansluiting
Opbouwkast van zwart kunststof met deksel, 220 x 205 x 90 mm (b x h x d)
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
