1-fase groepenkast met 6 groepen, 2 aardlekschakelaars (30mA) en 40A hoofdschakelaar. Deze zwarte kunststof opbouwkast heeft een Busboard, IP20-bescherming en meet 220x390x90mm.

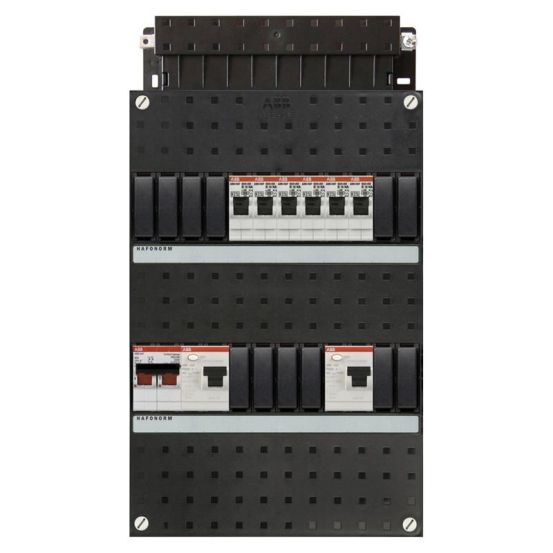

De ABB HAF Hafonorm groepenkast HAD3432-22+H42 is een 1-fase groepenkast met 6 groepen, 2 aardlekschakelaars en een hoofdschakelaar, uitgevoerd als opbouwkast in kunststof.
Belangrijkste kenmerken
Deze ABB HAF Hafonorm groepenkast is geschikt als complete 1-fase verdeler met in totaal 6 groepen, verdeeld achter 2 aardlekschakelaars van 30 mA en voorzien van een hoofdschakelaar met 2 polen en een nominale stroom van 40 A. De beveiliging gebeurt met installatieautomaten met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA.
De kast is uitgevoerd met een Busboard spanningsrail, waardoor installatieautomaten dankzij hun insteekcontact eenvoudig ingestoken kunnen worden. Dit maakt het aansluiten en eventueel uitbreiden met groepen eenvoudig. De behuizing is van kunststof in de kleur zwart, met een deksel als afdekking en een opbouwmontagewijze.
De groepenkast heeft een beschermingsgraad IP20 en compacte afmetingen van 220 mm breed, 390 mm hoog en 90 mm diep. De kast is modulair opgebouwd op basis van kastmaten 110, 165, 220 en 330 mm.
Kenmerken op een rij
1-fase groepenkast met 6 groepen, 2 aardlekschakelaars en hoofdschakelaar
Voorzien van Busboard voor eenvoudig inklikken van installatieautomaten
Kunststof opbouwbehuizing in de kleur zwart met dekselafdekking
Afmetingen 220 mm breed, 390 mm hoog en 90 mm diep
Beschermingsgraad IP20 en afschakelvermogen 6 kA (karakteristiek B)
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
