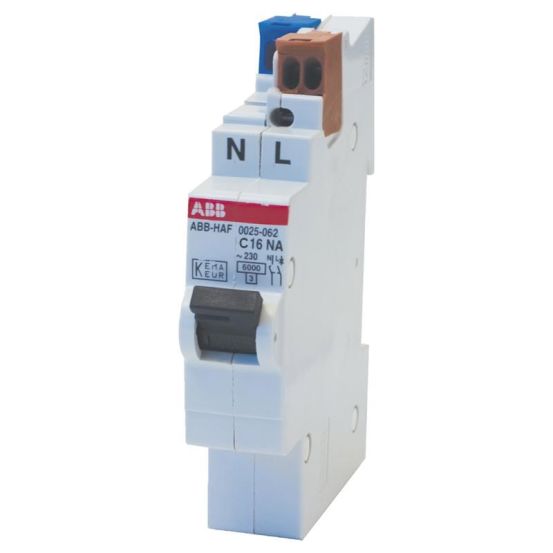

De ABB HAF Hafonorm installatieautomaat 0025.062 is een 1-fase (1P+N) installatieautomaat, geschikt voor toepassing in groepenkasten als onderdeel van de Hafonorm serie.
Belangrijkste kenmerken
Deze installatieautomaat met C-uitschakelkarakteristiek heeft een nominale meetstroom van 16 A en is uitgevoerd als 1P+N met in totaal 2 polen. Daarmee is hij geschikt voor 1-fase toepassingen in de groepenkast.
De automaat is voorzien van steekcontacten voor het Busboard en schroefloze contacten aan de afgaande zijde. Dit maakt een snelle montage mogelijk en vereenvoudigt het aanbrengen van extra groepen in de installatie. De installatieautomaat is geschikt voor uitbreiding van de groepenkast en kan met een samenbouwsetje worden samengebouwd tot fornuisgroep of kookgroep.
Kenmerken op een rij
Nominale meetstroom 16 A
2-polige installatieautomaat, uitvoering 1P+N
Uitschakelkarakteristiek C
Steekcontacten voor het Busboard
Schroefloze contacten, geschikt voor uitbreiding en samenbouw tot fornuisgroep
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
0-10 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Beschermingsgraad (IP)
IP20
Bouwbreedte
17.5 mm
Breedte in module-eenheden
1
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50-60 Hz
Inbouwdiepte
69 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Nevenapparaat mogelijk
Nee
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
