Bij elektrische installaties zijn er verschillende soorten stromen en voor iedere stroom ook weer verschillende soorten schakelaars. Het onderbrekingsvermogen van een vermogensschakelaar, lastschakelaar en een scheidingsschakelaar verschilt. Zo is het onderbrekingsvermogen van een lastscheider kleiner dan dat van een vermogensschakelaar, het kan namelijk wel normale belastingstroom afschakelen maar is in tegenstelling tot een vermogensschakelaar niet instaat om ook kortsluitstroom af te schakelen. Een scheidingsschakelaar heeft helemaal geen onderbrekingsvermogen.
De schakelaars van ABB uit de SwitchLine OT serie zijn te installeren in iedere gewenste richting, horizontaal, verticaal en zelfs op het plafond! Verder zijn de SwitchLine OT lastscheiders eenvoudig te monteren, ook in kleine ruimtes dankzij de relatief kleine onderdelen.

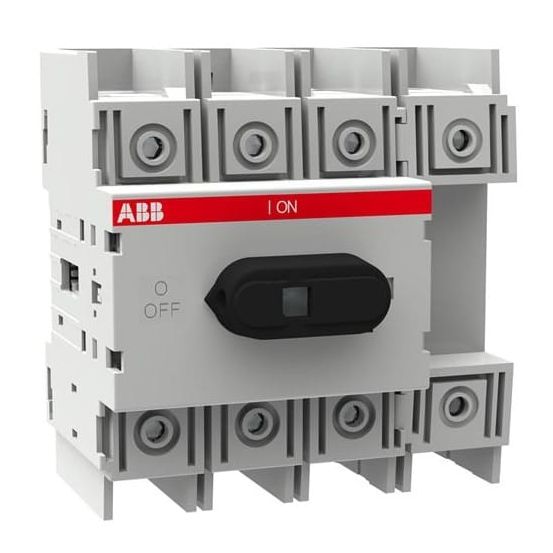

Kenmerken ABB Haf SwitchLine lastscheider OT OT125M4
Deze 4-polige ABB lastscheider uit de SwitchLine OT serie is zowel als lastscheider als als hoofdschakelaar in te zetten. De nominale continustroom is 125A. verder heeft deze lastscheider een nominaal vermogen bij AC-23 en bij AC-3 van 45kW. Deze schakelaar is te bedienen door middel van een draaigreep. De bedrijfsspanning (meetspanning) is 0 t/m 750 V.
Specificaties
Meer informatie
Aansluiting
N.v.t.
Aansluitwijze hoofdstroomcircuit
Kabelklem
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
0
Aantal polen
4
Apparaatbouwvorm
Inbouwapparaat vaste inb. techniek
Bedrijfsspanning (meetspanning)
0-750 V
Beschermingsgraad frontzijde (IP)
IP20
Draadlengte
N.v.t.
Geschikt voor frontmontage 4-gats
Nee
Geschikt voor frontmontage centraal
Nee
Geschikt voor verdelerinbouw
Ja
Geschikt voor vloerbevestiging
Ja
Inclusief schakelas en knop/hendel
Nee
Kleur bedieningselement
Zwart
Max. Nominale bedrijfsspanning Ue bij AC
690 V
Modulaire uitvoering
Ja
Motoraandrijving geïntegreerd
Nee
Motoraandrijving optioneel
Nee
Nominale continustroom Lu
125 A
Nominale continustroom, AC-21, 400 V
125 A
Nominale vermogen bij AC-3, 400 V
45 kW
Nominale vermogen, AC-23, 400 V
45 kW
Uitschakelspoel optioneel
Nee
Uitvoering als hoofdschakelaar
Ja
Uitvoering als noodstopinrichting
Nee
Uitvoering als veiligheidsschakelaar
Nee
Uitvoering als werkschakelaar
Nee
Uitvoering lastscheider
Ja
Uitvoering van het bedieningselement
Draaigreep
Vergrendelbaar
Nee
