ABB Haf SwitchLine OT - Lastscheider OT80FT4N2

Fabrikantnr:

1SCA105499R1001 | 6417019394589

ABB Haf SwitchLine OT Lastscheider OT125F4N2

Beschikbaar in 41 varianten:

4-polige lastscheider voor inbouw en frontmontage met een nominale stroom van 40 A en 750 V AC. Dit vergrendelbare apparaat heeft schroefaansluitingen en een IP20 frontbescherming.
131,11 108,36
4-polige lastscheider en hoofdschakelaar met 63 A nominale stroom en 22 kW vermogen. Geschikt voor 380-440 V, bodemmontage en verdelerinbouw, bedienbaar via een zwarte draaigreep.
42,42 35,06
4-polige lastscheider en hoofdschakelaar met zwarte draaigreep voor verdelerinbouw. Geschikt voor 63 A, 22 kW bij 400 V en een bedrijfsspanning tot 750 V met IP20-bescherming.
56,84 46,98
3-polige lastscheider en hoofdschakelaar met 25A stroom en 9kW vermogen.
36,46 30,13
3-polige lastscheider en hoofdschakelaar voor 80A en 37kW, geschikt voor 380-440V. Voorzien van zwarte draaigreep, IP20-bescherming en geschikt voor bodemmontage of verdelerinbouw.
66,26 54,76
4-polige lastscheider en hoofdschakelaar met 80 A stroom en 37 kW vermogen. Dit apparaat in behuizing heeft een zwarte draaigreep, IP20 frontbescherming en schroefaansluiting.
86,07 71,13
4-polige hoofdschakelaar en lastscheider voor 230-440V met 80A stroom en 22kW vermogen. Dit complete apparaat in behuizing heeft IP20-bescherming en is geschikt voor bodemmontage.
56,23 46,47
4-polige lastscheider in behuizing met draaiknop, geschikt als hoofd- en werkschakelaar. Met 20A continustroom, 7,5kW vermogen, IP67 frontbescherming en geschikt voor bodemmontage.
33,70 27,85
4-polige lastscheider en hoofdschakelaar met 16A stroom en 7,5 kW vermogen. Geschikt voor 380-440V, bodemmontage en verdelerinbouw, voorzien van zwarte draaigreep en IP20 front.
42,31 34,97
3-polige lastscheider voor verdelerinbouw met 63 A nominale stroom en 750 V bedrijfsspanning.
54,40 44,96
3-polige lastscheider in behuizing voor verdelerinbouw, inzetbaar als hoofd- en werkschakelaar met 60A stroom, 750V bedrijfsspanning en 37kW vermogen bij 400V.
168,08 138,91
4-polige lastscheider in behuizing voor 63A, inzetbaar als hoofd- en werkschakelaar. Voorzien van IP65-front, zwarte draaiknop, schroefaansluiting en geschikt voor bodemmontage.
177,83 146,97
3-polige lastscheider en hoofdschakelaar voor 25 A en 380-440 V met een vermogen van 9 kW. Dit complete apparaat heeft een IP20 frontzijde en is geschikt voor verdelerinbouw.
37,59 31,07
3-polige lastscheider en hoofdschakelaar voor 380-440V met 63A stroom en 22kW vermogen.
52,46 43,36
4-polige lastscheider en hoofdschakelaar met zwarte draaigreep, 125A nominale stroom en 45kW vermogen bij 400V. Geschikt voor 750V AC met IP20-bescherming en schroefaansluiting.
153,30 126,69
3-polige lastscheider en hoofdschakelaar voor 380-440V met 100A stroom en 37kW vermogen.
95,82 79,19
3-polige lastscheider in behuizing voor 20 A en 415 V, geschikt als hoofd- en werkschakelaar. Voorzien van een rode draaiknop en IP67-bescherming aan de frontzijde.
30,69 25,36
4-polige lastscheider en hoofdschakelaar met 40 A stroom en 11 kW vermogen bij 400 V.
52,70 43,55
4-polige lastscheider en hoofdschakelaar met 200 A stroom en 110 kW vermogen bij 400 V.
375,96 310,71
3-polige lastscheider voor verdelerinbouw met 30A nominale stroom, 750V AC en 18,5kW vermogen bij 400V. Het apparaat heeft IP20 frontbescherming en een schroefaansluiting.
132,36 109,39
3-polige lastscheider en hoofdschakelaar met 16A stroom en 7,5kW vermogen bij 380-440V. Dit apparaat in behuizing is geschikt voor verdelerinbouw en heeft IP20-bescherming.
33,21 27,45
3-polige lastscheider in behuizing voor verdeler- of bodemmontage, geschikt als hoofd- en werkschakelaar. Met 30A nominale stroom, 18,5kW vermogen bij 400V en IP20-bescherming.
140,48 116,10
4-polige lastscheider voor verdeler- en vloermontage met 160A stroomsterkte en 1000V spanning. Voorzien van boutklemmen, zwarte draaigreep en IP65 bescherming aan de frontzijde.
283,39 234,21
3-polige lastscheider en hoofdschakelaar met 40 A stroom en 11 kW vermogen bij 400 V.
45,79 37,84
4-polige lastscheider en hoofdschakelaar voor 125 A en 45 kW, geschikt voor 380-440 V. Voorzien van zwarte draaigreep, IP20 front en geschikt voor bodem- of verdelerinbouw.
152,66 126,17
2-polige lastscheider voor hoofd- en werkschakeling met 32A stroom en 1000V bedrijfsspanning.
94,19 77,84
4-polige lastscheider en hoofdschakelaar met 25A nominale stroom en 9kW vermogen.
46,86 38,73
4-polige lastscheider en hoofdschakelaar voor 63A, geschikt voor 380-440V en 22kW.
56,51 46,70
4-polige lastscheider en hoofdschakelaar met 100A stroom en 37kW vermogen bij 400V. Geschikt voor 380-440V, bodemmontage of verdelerinbouw, met zwarte draaigreep en IP20 front.
131,54 108,71
4-polige lastscheider en hoofdschakelaar in behuizing met 16 A stroom en 7,5 kW vermogen. Geschikt voor 380-440 V, verdelerinbouw en voorzien van IP20 frontbescherming.
43,36 35,83
3-polige lastscheider en hoofdschakelaar met 40 A stroom en 11 kW vermogen bij 400 V. Geschikt voor 380-440 V, verdelerinbouw met IP20-front en montage in elke gewenste richting.
47,82 39,52
4-polige lastscheider in behuizing met 160A nominale stroom en 75kW vermogen bij 400V. Geschikt als hoofd- en werkschakelaar voor bodem-, tussen- of verdelerinbouw tot 1000V AC.
259,03 214,07
3-polige lastscheider met 160 A nominale stroom en 75 kW vermogen bij 400 V. Dit complete apparaat in behuizing is geschikt als hoofd- of werkschakelaar voor bodem- en tussenbouw.
249,28 206,02
4-polige lastscheider en hoofdschakelaar voor verdelerinbouw met 40A nominale stroom en 11kW vermogen bij 400V. Geschikt voor 380-440V met schroefaansluiting en IP20-bescherming.
47,71 39,43
3-polige lastscheider met 200 A nominale stroom en 1000 V AC bedrijfsspanning. Geschikt als hoofd- of werkschakelaar voor bodem- of verdelerinbouw met IP65 frontbescherming.
303,69 250,98
4-polige lastscheider voor verdelerinbouw met een nominale stroom van 80 A en 37 kW vermogen bij 400 V. Geschikt voor 380-440 V, met draaigreep en IP20 frontbescherming.
91,76 75,83
3-polige lastscheider en hoofdschakelaar met 16A stroom en 7,5kW vermogen bij 400V. Geschikt voor bodemmontage en verdelerinbouw, met zwarte draaigreep en IP20 frontbescherming.
32,48 26,84
Tweepolige lastscheider en werkschakelaar met draaiknop, 20A stroom en 230V spanning. Het apparaat in behuizing heeft IP67 frontbescherming en is geschikt voor bodemmontage.
24,68 20,40
4-polige lastscheider voor verdelerinbouw en bodemmontage met 250A stroomsterkte en 145kW schakelvermogen. Voorzien van boutklemmen, korte draaigreep en IP20 frontbescherming.
457,97 378,49
4-polige lastscheider en hoofdschakelaar voor verdelerinbouw met 25A nominale stroom, 9kW vermogen bij 400V en 750V maximale spanning.
48,96 40,46
3-polige lastscheider en hoofdschakelaar met 125 A nominale stroom en 45 kW vermogen bij 400 V. Dit apparaat in behuizing heeft een zwarte draaigreep, IP20-front en bodemmontage.
112,87 93,28

4-polige lastscheider voor verdelerinbouw met een nominale stroom van 80 A en 37 kW vermogen bij 400 V. Geschikt voor 380-440 V, met draaigreep en IP20 frontbescherming.

Verpakt per 1 stuk

Meer informatie

91,76 75,83

Meer dan 3 weken levertijd.

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

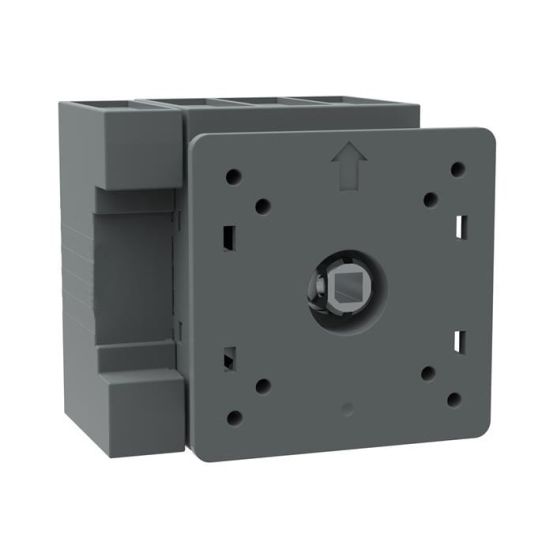

De ABB HAF SwitchLine OT lastscheider OT80FT4N2 is een 4-polige lastscheider voor toepassing in groepenkasten en verdelers.

Belangrijkste kenmerken

Deze ABB HAF SwitchLine OT lastscheider is 4-polig uitgevoerd en geschikt voor gebruik in verdelerinbouw. De schakelaar is ontworpen als hoofdschakelaar en kan ook worden ingezet als werkschakelaar in elektrische installaties.

De lastscheider heeft een nominale continustroom tot 80 A en levert een nominaal vermogen van 37 kW bij AC-23 en AC-3 bij 400 V. Hij is geschikt voor een bedrijfsspanning in het bereik van 380 tot 440 V en heeft een voorwaardelijke nominale kortsluitstroom van 50 kA.

De bediening vindt plaats via een draaigreep en het apparaat is uitgevoerd als compleet apparaat in behuizing met een beschermingsgraad IP20 aan de frontzijde. De breedte bedraagt 70 mm, de hoogte 72 mm en de diepte 69 mm.

Kenmerken op een rij

4-polige lastscheider voor verdelerinbouw
Nominale continustroom tot 80 A
Nominaal vermogen 37 kW bij AC-23 en AC-3 (400 V)
Geschikt voor bedrijfsspanning 380 tot 440 V
Compleet apparaat in behuizing met IP20 frontbescherming

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	0
Aantal polen	4
Aantal schakelaars	1
Apparaatbouwvorm	Compleet apparaat in behuizing
Bedrijfsspanning (meetspanning)	750 V
Beschermingsgraad (NEMA)	1
Beschermingsgraad frontzijde (IP)	IP20
Breedte	70 mm
Diepte	69 mm
Geschikt voor bodemmontage	Nee
Geschikt voor frontmontage 4-gats	Nee
Geschikt voor frontmontage centraal	Nee
Geschikt voor verdelerinbouw	Ja
Hoogte	72 mm
Max. Nominale bedrijfsspanning Ue bij AC	750 V
Motoraandrijving geïntegreerd	Nee
Motoraandrijving optioneel	Nee
Nominale continustroom Lu	80 A
Nominale continustroom, AC-21, 400 V	80 A
Nominale continustroom, AC-23, 400 V	75 A
Nominale vermogen bij AC-3, 400 V	37 kW
Nominale vermogen, AC-23, 400 V	37 kW
Recycle	Ja
Schakelvermogen bij 400 V	37 kW
Toegelaten korte-duur stroom Icw	1.5 kA
Uitschakelspoel optioneel	Nee
Uitvoering als hoofdschakelaar	Ja
Uitvoering als noodstopinrichting	Nee
Uitvoering als omkeerschakelaar	Nee
Uitvoering als veiligheidsschakelaar	Nee
Uitvoering als werkschakelaar	Ja
Uitvoering van het bedieningselement	Overig
Vaak gebruikte artikelnummers	10080480 \| 2700873190 \| 4167763
Vergrendelbaar	Nee
Voorwaardelijke Nominale kortsluitstroom Iq	50 kA
