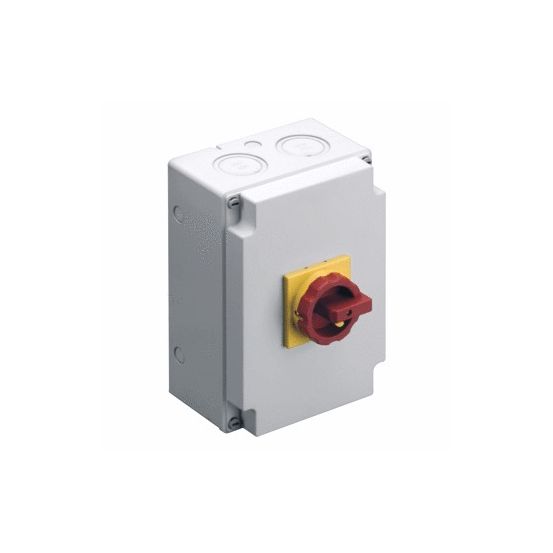

De ASN Sontheimer RLT werkschakelaar A531438 is een complete lastscheider in behuizing met 4 polen en een nominale stroom tot 100 A, uitgevoerd met een rode draaiknop en geschikt voor opbouwtoepassing.
Belangrijkste kenmerken
Deze ASN - Sontheimer RLT werkschakelaar is uitgevoerd als lastscheider, hoofdschakelaar, veiligheidsschakelaar en noodstopinrichting. Het apparaat is compleet in een kunststof behuizing ingebouwd en vergrendelbaar, zodat de schakelstand kan worden geborgd. De bediening vindt plaats via een duidelijke rode draaiknop.
De schakelaar is 4-polig en geschikt voor bedrijfsspanningen van 24 tot 690 V AC, met een nominale continustroom Iu van 100 A en een nominale vermogensklasse tot 37 kW bij AC-23, 400 V. De behuizing heeft een beschermingsgraad IP65 en is grijs van kleur. De werkschakelaar is geschikt voor bodem- en vloermontage en maakt gebruik van schroefaansluitingen voor het hoofdstroomcircuit.
Met afmetingen van 214 mm breedte, 304 mm hoogte en 181 mm diepte biedt deze opbouwschakelaar een compacte oplossing. De toegelaten korte-duur stroom Icw bedraagt 2000 kA en de voorwaardelijke nominale kortsluitstroom Iq is 20 kA.
Kenmerken op een rij
Lastscheider / werkschakelaar, uitvoering als hoofdschakelaar, veiligheidsschakelaar en noodstopinrichting
Nominale continustroom Iu 100 A, 4-polig, bedrijfsspanning 24–690 V AC
Opbouwbehuizing IP65, kunststof behuizing in grijs met rode draaiknop
Vergrendelbaar en geschikt voor bodem- en vloermontage
Afmetingen: breedte 214 mm, hoogte 304 mm, diepte 181 mm
