4-polige opbouw lastscheider en hoofdschakelaar met 80A nominale stroom, geschikt als noodstop. Voorzien van rode draaiknop, IP65-behuizing en schroefaansluiting voor bodemmontage.

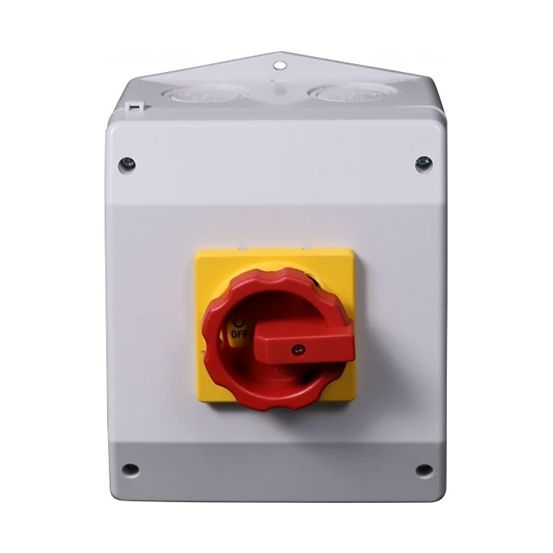

De ASN - Sontheimer RLT werkschakelaar A531437 is een opbouw lastscheider en hoofdschakelaar met 4 polen en een nominale stroom van 80 A, uitgevoerd met een rode draaiknop en behuizing met IP65-beschermingsgraad.
Belangrijkste kenmerken
Deze ASN - Sontheimer RLT werkschakelaar is een compleet apparaat in kunststof behuizing voor opbouw. De schakelaar is 4-polig en geschikt als hoofdschakelaar, werkschakelaar, veiligheidsschakelaar en noodstopinrichting. Het bedieningselement is een rode draaiknop, terwijl de behuizing grijs is uitgevoerd.
De lastscheider is ontworpen voor een nominale continustroom Iu van 80 A en ondersteunt een bedrijfsspanning van 24 tot 690 V, met een maximale nominale bedrijfsspanning bij AC van 690 V. Het schakelvermogen bij 400 V bedraagt 22 kW, met een nominaal vermogen van 22 kW bij AC-3, 400 V en 30 kW bij AC-23, 400 V. De voorwaardelijke nominale kortsluitstroom Iq is 50 kA en de toegelaten korte-duur stroom Icw is 1260 kA.
De behuizing heeft een beschermingsgraad IP65 aan de frontzijde en is vergrendelbaar. De aansluitwijze van het hoofdstroomcircuit is via schroefaansluiting. De schakelaar is geschikt voor bodem- en vloermontage en niet geschikt voor frontmontage (4-gats of centraal), verdelerinbouw of tussenbouw. De afmetingen bedragen 146 mm breedte, 188 mm hoogte en 138 mm diepte.
Kenmerken op een rij
Lastscheider / werkschakelaar, 4-polig, nominale continustroom Iu 80 A
Uitvoering als hoofdschakelaar, werkschakelaar, veiligheidsschakelaar en noodstopinrichting
Bedrijfsspanning 24–690 V, max. nominale bedrijfsspanning bij AC 690 V
Beschermingsgraad frontzijde IP65, vergrendelbare kunststof behuizing in grijs met rode draaiknop
Opbouwuitvoering, geschikt voor bodem- en vloermontage, afmetingen 146 × 188 × 138 mm (b × h × d)
