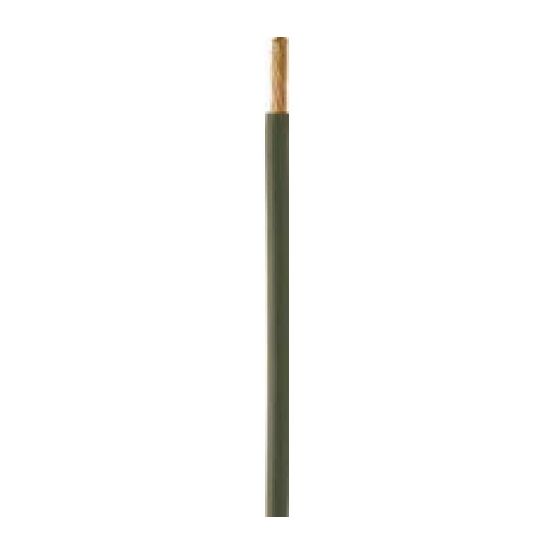

Soepele groene montagedraad met 1 ader en een doorsnede van 1,5 mm². De draad heeft PVC-isolatie, brandklasse Eca en is geschikt voor een maximale geleidertemperatuur van 70 °C.
De Donne VDS Eca - Montagedraad D09258 is een soepele groene montagedraad met een geleiderdoorsnede van 1,5 mm² en klasse 5 geleider. De draad heeft brandklasse Eca en is geschikt voor een maximale geleidertemperatuur van 70 °C.
Belangrijkste kenmerken
Dit soepele montagedraad van het merk DONNE wordt geleverd op een rol van 100 meter en beschikt over 1 ader. De koperen geleider heeft een blanke, ronde vorm en een nominale geleiderdoorsnede van 1,5 mm². De nominale spanning bedraagt 450/750 V en de aderisolatie is vervaardigd uit polyvinylchloride (PVC) met een groene kleuraanduiding.
Het installatiedraad valt onder CPR Euroklasse Eca en voldoet aan brandvertraging volgens EN 13501-6 en IEC 60332-1-2. De buitendiameter bedraagt circa 2,9 mm en de geleiderweerstand is 12,1 Ohm/km bij 20 °C. Het gewicht van de kabel is 20 kg/km.
Kenmerken op een rij
Soepele groene montagedraad met 1 ader
Nominale geleiderdoorsnede van 1,5 mm²
Geleverd op een rol van 100 meter
Brandklasse Eca volgens EN 13501-6
Maximale geleidertemperatuur van 70 °C
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Groen
Aders getwist
NO
AWG-maat
16
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
2.9 mm
Buitendiameter
2.9 mm
CLC
H07V-K
CPR Eurobrandklasse volgens EN 13501-6: klasse
Eca
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleider Ø (mm²)
1.5 mm²
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
12.1 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
20 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Montagesnoer
NEN
VDf 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
1.5 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Nominale geleiderdiameter
1.5 mm
Nominale geleiderdoorsnede
1.5 mm²
Nominale spanning U
750 V
Nominale spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
