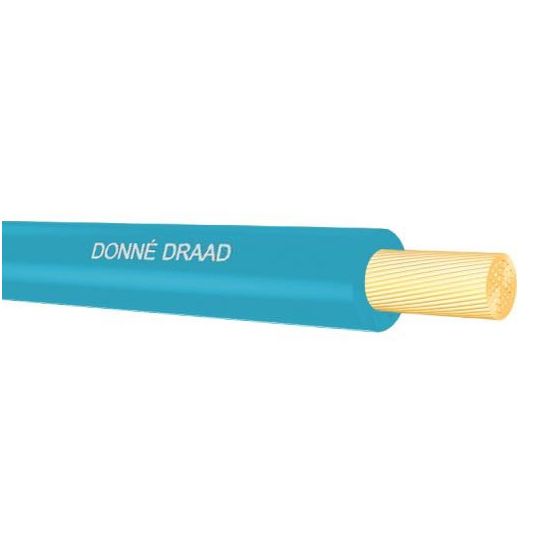

Soepele blauwe montagedraad met een koperen klasse 5 geleider van 2,5 mm² en 450/750V. De draad heeft PVC-isolatie, brandklasse Eca en wordt geleverd op een rol van 100 meter.
Verpakt per 100 meter
79,6065,79
79,6065,79
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.
De Donne VDS Eca - Montagedraad D09238 is een soepele blauwe montagedraad van het merk DONNE. Deze draad heeft een nominale geleiderdoorsnede van 2,5 mm² en is voorzien van een klasse 5 geleider. De maximale temperatuur bedraagt 70 °C en het product voldoet aan brandklasse Eca.
Belangrijkste kenmerken
Dit soepele koperen montagesnoer is bedoeld voor diverse elektrotechnische installatiewerkzaamheden en wordt geleverd op een rol van 100 meter. De kabel heeft 1 ader met een kleurcodering en een ronde vorm met een blanke geleideroppervlakte. De nominale geleiderdiameter bedraagt 2 mm bij een geschatte buitendiameter van 3,6 mm. De aderisolatie bestaat uit polyvinylchloride (PVC).
De nominale spanning van de kabel is 450/750 V. Het montagesnoer valt onder CPR Euroklasse Eca volgens EN 13501-6 en is brandvertragend volgens IEC 60332-1-2. De maximaal toelaatbare geleidertemperatuur is 70 °C, waarbij de kabeltemperatuur tijdens montage ligt tussen 5 en 50 °C en na montage tussen -40 en 50 °C. De geleiderweerstand bij 20 °C bedraagt 7,98 Ohm/km en het gewicht is 31 kg/km.
Kenmerken op een rij
Soepele blauwe montagedraad met een geleiderdoorsnede van 2,5 mm²
Klasse 5 koperen geleider met een ronde vorm en blanke oppervlakte
Nominale spanning van 450/750 V
Geleverd op een rol van 100 meter
Brandklasse Eca volgens EN 13501-6 en brandvertragend volgens IEC 60332-1-2
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Blauw
Aders getwist
NO
AWG-maat
14
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
3.6 mm
Buitendiameter
3.6 mm
CLC
H07V-K
CPR Eurobrandklasse volgens EN 13501-6: klasse
Eca
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.98 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
31 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Montagesnoer
NEN
VDf 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
2 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Nominale geleiderdiameter
2 mm
Nominale geleiderdoorsnede
2.5 mm²
Nominale spanning U
750 V
Nominale spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
