Soepele montagedraad met een koperen ader van 6 mm² en geel/groene isolatie. De draad is geschikt voor 450/750V, een temperatuur van 70 °C en voldoet aan brandklasse Eca.
Verpakt per 100 meter
181,29149,83
181,29149,83
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

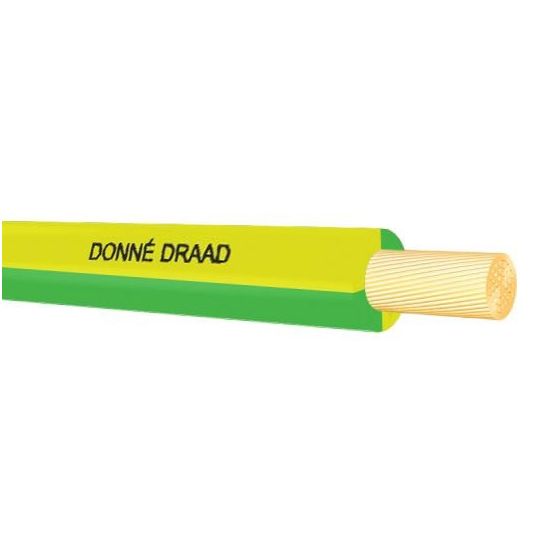

De Donne VDS Eca - Montagedraad D09285 is een soepele montagedraad van het merk DONNE, geleverd op een rol van 100 meter.
Belangrijkste kenmerken
Dit soepele montagedraad is voorzien van 1 koperen ader met een nominale geleiderdoorsnede van 6 mm² en een klasse 5 geleideropbouw. De draad heeft een ronde geleidervorm met een nominale geleiderdiameter van 3 mm en een buitendiameter van circa 4,8 mm. De aderisolatie is gemaakt van polyvinylchloride en de kabel is uitgerust met een geel/groene aardgeleider.
De nominale spanning bedraagt 450/750 V en de maximale toelaatbare geleidertemperatuur is 70 °C. Wat betreft brandgedrag voldoet het product aan brandklasse Eca volgens EN 13501-6, inclusief de bijbehorende brandvertraging.
Kenmerken op een rij
Soepele koperen ader met een nominale geleiderdoorsnede van 6 mm²
Voorzien van een geel/groene aardgeleider
Nominale spanning van 450/750 V
Maximale geleidertemperatuur van 70 °C
Voldoet aan brandklasse Eca
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Groen/geel
Aders getwist
NO
AWG-maat
10
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
4.8 mm
Buitendiameter
4.6 mm
CLC
H07V-K
CPR Eurobrandklasse volgens EN 13501-6: klasse
Eca
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
3.08 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
63 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Montagesnoer
NEN
VDf 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
3 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
6 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Nominale geleiderdiameter
3 mm
Nominale geleiderdoorsnede
6 mm²
Nominale spanning U
750 V
Nominale spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
