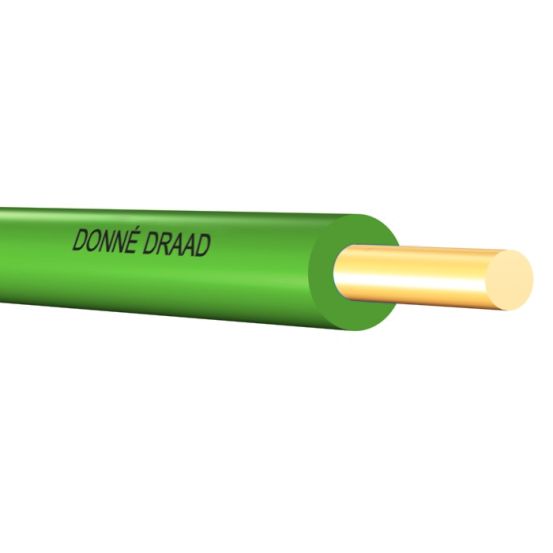

Groene installatiedraad met een massieve koperen geleider van 1,5 mm² en PVC-isolatie. De draad heeft een nominale spanning van 450/750V en brandklasse Eca.
De Donne Vinyldraad Eca - Installatiedraad VD 1,5 GRN is een groene installatiedraad met een massieve geleider van 1,5 mm² en brandklasse Eca.
Belangrijkste kenmerken
Dit massief montagedraad van het merk DONNE is geleverd op een rol van 100 meter en heeft één ader met een nominale geleiderdoorsnede van 1,5 mm². De geleider is gemaakt van blank koper en heeft een massieve opbouw volgens klasse 1, met een nominale geleiderdiameter van 1,3 mm. De kabel is voorzien van een polyvinylchloride (PVC) aderisolatie in de kleur groen en heeft een totale buitendiameter van circa 2,7 mm.
Het installatiedraad heeft een nominale spanning van 450/750 V en een kabelaanduiding volgens NEN van VD 450/750. De brandklasse is geclassificeerd als Eca. De maximaal toelaatbare geleidertemperatuur bedraagt 70 °C.
Kenmerken op een rij
Groene installatiedraad met een massieve geleider van 1,5 mm²
Geleidermateriaal van blank koper met klasse 1 massieve opbouw
Nominale spanning van 450/750 V en kabelaanduiding VD 450/750
Polyvinylchloride (PVC) aderisolatie met een buitendiameter van circa 2,7 mm
Brandklasse Eca
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Groen
Aders getwist
NO
AWG-maat
16
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
2.7 mm
Buitendiameter
2.8 mm
CLC
H07V-U
CPR Eurobrandklasse volgens EN 13501-6: klasse
Eca
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
12.1 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
19 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiedraad
NEN
VD 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
1.3 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Nominale geleiderdiameter
1.4 mm
Nominale geleiderdoorsnede
1.5 mm²
Nominale spanning U
750 V
Nominale spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
