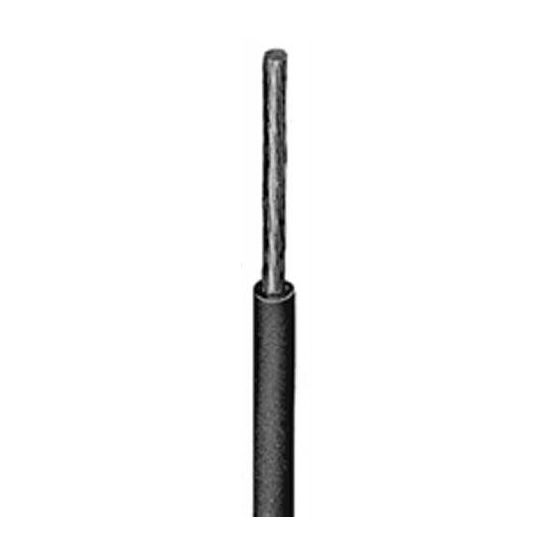

Soepele bruine montagedraad van 1 mm² met klasse 5 koperen geleider en PVC-isolatie. Geschikt voor 300/500 V bij 90 °C, met een buitendiameter van 2,5 mm.
De Donne VMDS 90C - Montagedraad 015754D3 is een soepele bruine montagedraad van 1 mm² met een klasse 5 geleider. Deze draad is geschikt voor schakelkasten en toestellen met een maximale geleidertemperatuur van 90 °C.
Belangrijkste kenmerken
Dit soepele montagedraad van het merk DONNE is voorzien van 1 ader met een nominale geleiderdoorsnede van 1 mm² en een bruine aderkeur. Het koperen montagesnoer is ontworpen voor diverse elektrotechnische installatiewerkzaamheden en is geschikt voor een nominale spanning van 300/500 V.
De geleideropbouw van klasse 5 zorgt voor extra soepelheid, wat de verwerking vergemakkelijkt. De aderisolatie bestaat uit polyvinylchloride (PVC) en de kabel heeft een ronde vorm met een buitendiameter van circa 2,5 mm. De max. toelaatbare geleidertemperatuur bedraagt 90 °C.
Kenmerken op een rij
Nominale geleiderdoorsnede van 1 mm²
Geleidermateriaal van blank koper met geleideropbouw klasse 5
Polyvinylchloride (PVC) aderisolatie in de kleur bruin
Nominale spanning van 300/500 V
Buitendiameter van circa 2,5 mm
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Bruin
Aders getwist
NO
AWG-maat
17
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
2.5 mm
Buitendiameter
2.5 mm
CLC
H05V2-K
CPR Eurobrandklasse volgens EN 13501-6: klasse
Eca
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleider Ø (mm²)
1.0 mm²
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
18.1 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
13 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Montagesnoer
NEN
VMDf 300/500
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
1.1 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Nominale geleiderdiameter
1.3 mm
Nominale geleiderdoorsnede
1 mm²
Nominale spanning U
500 V
Nominale spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 90 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
