Soepele, lichtblauwe montagedraad met een doorsnede van 0,5 mm² en klasse 5 blank koperen geleider. De draad heeft PVC-isolatie, een spanning van 300/500 V en is brandvertragend.
Verpakt per 100 meter
22,7618,81
22,7618,81
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

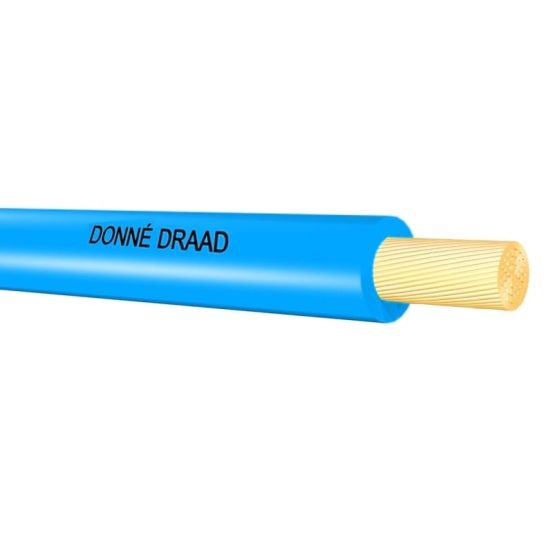

De Donne VMDS - Montagedraad 009271D3 is een soepele blauwe VMDS montagedraad met een geleiderdoorsnede van 0,5 mm² en een klasse 5 geleider.
Belangrijkste kenmerken
Dit montagesnoer is geschikt voor geringe stroombelastingen bij een maximale temperatuur van 70 °C. De draad is voorzien van één ader met een nominale geleiderdoorsnede van 0,5 mm² en een nominale spanning van 300/500 V. De adercodering is uitgevoerd in de kleur lichtblauw en de geleideropbouw betreft klasse 5 voor soepelheid.
De geleider is gemaakt van blank koper en de isolatie van de ader bestaat uit polyvinylchloride (PVC). Verder is de kabel brandvertragend volgens IEC 60332-1-2 en voldoet deze aan de brandvertraging volgens EN 13501-6.
Kenmerken op een rij
Nominale geleiderdoorsnede van 0,5 mm²
Nominale spanning van 300/500 V
Lichtblauwe adercodering
Klasse 5 geleideropbouw voor soepelheid
Geleidermateriaal van blank koper met PVC isolatie
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Lichtblauw
Aders getwist
NO
AWG-maat
20
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
2.2 mm
CLC
H05V-K
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleider Ø (mm²)
0.50 mm²
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
36 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
8 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Montagesnoer
NEN
VMDf 300/500
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
0.8 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
