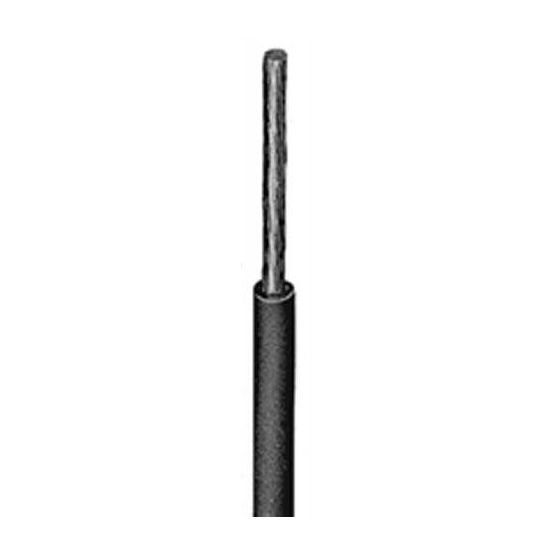

Soepele montagedraad van 1 mm² met transparante PVC-isolatie en 300/500 V spanning. Deze brandvertragende koperdraad wordt geleverd op een rol van 100 meter.
Verpakt per 100 meter
36,7230,35
36,7230,35
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.
De Donne VMDS - Montagedraad VMDS 1 TRANS is een soepele montagedraad met een geleiderdoorsnede van 1 mm² en een klasse 5 geleider. Dit transparante snoer geleverd op een rol van 100 meter is geschikt voor schakelkasten en toestellen tot een maximale temperatuur van 70 °C.
Belangrijkste kenmerken
Dit koperen montagesnoer van het merk DONNE heeft een nominale spanning van 300/500 V en is voorzien van een polyvinylchloride (PVC) aderisolatie. De geleider heeft een blanke oppervlakte, een ronde vorm met een nominale diameter van 1,1 mm en een soepele opbouw volgens klasse 5. De buitendiameter van de kabel bedraagt circa 2,5 mm.
De draad is brandvertragend volgens EN 13501-6 en IEC 60332-1-2. De max. toelaatbare geleidertemperatuur bedraagt 70 °C, met een kabeltemperatuur tijdens montage van 5 tot 50 °C en na montage van -40 tot 50 °C.
Kenmerken op een rij
1 ader met een nominale geleiderdoorsnede van 1 mm²
Koperen geleider met klasse 5 soepele opbouw
Nominale spanning van 300/500 V
Transparante polyvinylchloride (PVC) aderisolatie
Geleverd op een rol van 100 meter
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Transparant
Aders getwist
NO
AWG-maat
17
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
2.5 mm
Buitendiameter
2.5 mm
CLC
H05V-K
CPR Eurobrandklasse volgens EN 13501-6: klasse
Eca
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleider Ø (mm²)
1.0 mm²
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
18.1 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
13 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Montagesnoer
NEN
VMDf 300/500
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
1.1 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Nominale geleiderdiameter
1.3 mm
Nominale geleiderdoorsnede
1 mm²
Nominale spanning U
500 V
Nominale spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
