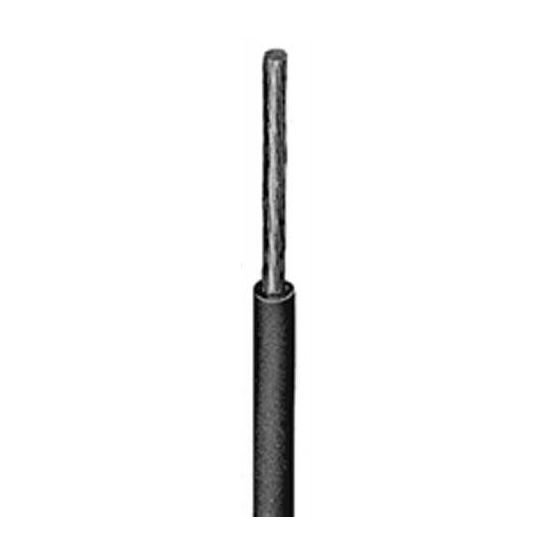

Soepele groen-gele montagedraad met een doorsnede van 1 mm² en klasse 5 koperen geleider. De draad heeft een nominale spanning van 300/500V, PVC-isolatie en is brandvertragend.
Verpakt per 100 meter
35,2129,10
35,2129,10
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
De Donne VMDS - Montagedraad VMDS 1 GL/GRN is een soepele VMDS montagedraad van het merk DONNE. Dit product heeft een geleiderdoorsnede van 1 mm² en een klasse 5 geleider, en is voorzien van een groene en gele kleur.
Belangrijkste kenmerken
Dit soepele montagedraad is ontworpen met 1 koperen ader en beschikt over een nominale spanning van 300/500 V. De aderisolatie is gemaakt van polyvinylchloride (PVC) en de draad heeft een buitendiameter van circa 2,5 mm. Het product is brandvertragend volgens IEC 60332-1-2 en EN 13501-6, en heeft een maximale geleidertemperatuur van 70 °C.
Kenmerken op een rij
Soepele geleider van klasse 5 met een nominale doorsnede van 1 mm²
Groen/gele aderkleur en voorzien van een koperen geleidermateriaal
Nominale spanning van 300/500 V en een buitendiameter van circa 2,5 mm
Brandvertragend volgens IEC 60332-1-2 en EN 13501-6
Maximale geleidertemperatuur van 70 °C
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Groen/geel
Aders getwist
NO
AWG-maat
17
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
2.5 mm
Buitendiameter
2.5 mm
CLC
H05V-K
CPR Eurobrandklasse volgens EN 13501-6: klasse
Eca
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleider Ø (mm²)
1.0 mm²
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
18.1 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
13 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Montagesnoer
NEN
VMDf 300/500
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
1.1 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Nominale geleiderdiameter
1.3 mm
Nominale geleiderdoorsnede
1 mm²
Nominale spanning U
500 V
Nominale spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
