Verpakt per 100 meter

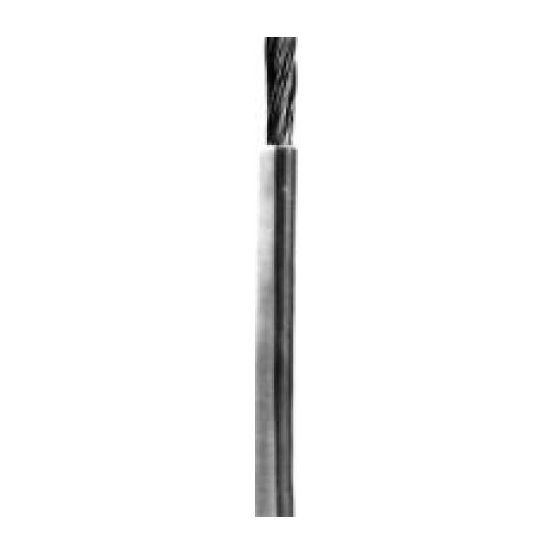

De Donne VMDS - Montagedraad VMDS 1D-BL is een soepele montagedraad met een geleiderdoorsnede van 1 mm² en een klasse 5 geleider, geleverd op een rol van 100 meter.
Deze donkerblauwe draad is geschikt voor geringe stroombelastingen tot een temperatuur van 70 °C. De koperen geleider heeft een ronde vorm en een nominale spanning van 300/500 V. De aderisolatie is vervaardigd uit polyvinylchloride (PVC).
| Aantal aders | 1 |
|---|---|
| Adercodering | Kleur |
| Aderkleur | Donkerblauw |
| Aders getwist | NO |
| AWG-maat | 17 |
| Bewapening/armering | Geen |
| Brandvertraging volgens IEC 60332-1-2 | YES |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | NO |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | NO |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | NO |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | NO |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | NO |
| Brandvertraging | Volgens EN 13501-6 |
| Buitendiameter circa | 2.5 mm |
| Buitendiameter | 2.5 mm |
| CLC | H05V-K |
| CPR Eurobrandklasse volgens EN 13501-6: klasse | Eca |
| Functiebehoud volgens BS 6387 CWZ | NO |
| Functiebehoud volgens BS 8434-2 | NO |
| Functiebehoud volgens BS 8491 | Nee |
| Functiebehoud volgens EN 50200 annex E | NO |
| Functiebehoud volgens EN 50200 | Geen |
| Functiebehoud volgens IEC 60331-1 | Geen |
| Functiebehoud volgens IEC 60331-2 | Geen |
| Functiebehoud volgens IEC 60331-3 | Geen |
| Gecertificeerd voor luchthaven verlichtingskabel | NO |
| Gecertificeerd voor scheepsapplicaties | NO |
| Geleider Ø (mm²) | 1.0 mm² |
| Geleidermateriaal | Koper |
| Geleidervorm | Rond |
| Geleiderweerstand bij 20°C | 18.1 Ohm/km |
| Geschikt als installatiekabel | NO |
| Geschikt voor verwerking in aarde/ondergrond | NO |
| Gewicht | 13 kg/km |
| Halogeenvrij volgens IEC 60754-1 | NO |
| Halogeenvrij volgens IEC 60754-2 | NO |
| Halogeenvrij volgens IEC 60754-3 | NO |
| Kabelbreedte circa | mm |
| Kabelgeometrie | Rond |
| Kabelhoogte circa | mm |
| Koudebestendig vlgs. EN 60811-504+505+506 | Nee |
| Koudebestendig volgens EN 60811-504+505+506 | NO |
| Litze | NO |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Max. toelaatbare geleidertemperatuur | 70 °C |
| Max. treksterkte tijdens installatie | kN |
| Met aardgeleider | NO |
| Met knaagdierbescherming | NO |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | mm |
| Model | Montagesnoer |
| NEN | VMDf 300/500 |
| Nom. equivalente koperdoorsnede bewapening | mm² |
| Nom. geleiderdiameter | 1.1 mm |
| Nom. geleiderdoorsnede (AWG) | kcmil |
| Nom. geleiderdoorsnede hulpaders | mm² |
| Nom. geleiderdoorsnede | 1 mm² |
| Nom. spanning U | 500 V |
| Nom. spanning U0 | 300 V |
| Nominale geleiderdiameter | 1.3 mm |
| Nominale geleiderdoorsnede | 1 mm² |
| Nominale spanning U | 500 V |
| Nominale spanning U0 | 300 V |
| Oliebestendig volgens IEC 60811-404 | NO |
| Oppervlakte geleider | Blank |
| Rookarm volgens IEC 61034-2 | NO |
| Samenstelling geleider | Klasse 5 = soepel |
| Scherm | NO |
| Streng diameter | mm |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -40 - 50 °C |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | 5 - 50 °C |
| Vaak gebruikte artikelnummers | 21400006 | 2700293154 | 6928535 |
| Verwerkingstemperatuur | 5-50 °C |
