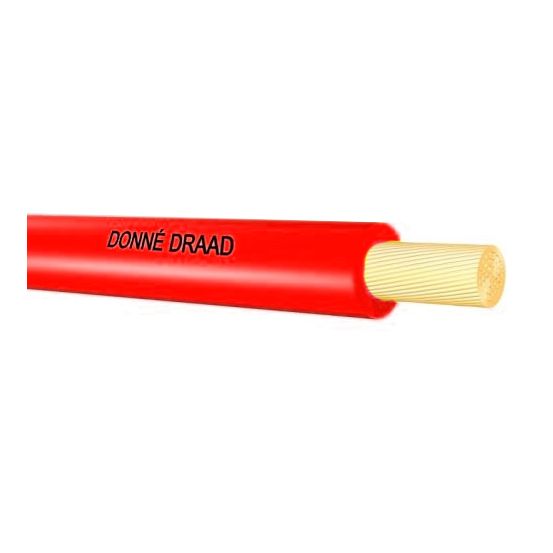

Rode, soepele VMDS montagedraad met 0,75 mm² geleider en PVC-isolatie. Deze brandvertragende draad is geschikt voor 300/500V en wordt geleverd op een rol van 100 meter.
Verpakt per 100 meter
25,6221,17
25,6221,17
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
De Donne VMDS - Montagedraad VMDS 0,75 RD is een rode, soepele VMDS montagedraad van het merk DONNE. Dit montagedraad is voorzien van een geleiderdoorsnede van 0,75 mm² en een klasse 5 geleider, geleverd op een rol van 100 meter.
Belangrijkste kenmerken
Dit montagedraad is geschikt voor schakelkasten en toestellen tot een maximale temperatuur van +70 °C. De kabel heeft een nominale spanning van 300/500 V en bestaat uit 1 ader met een ronde geleider van blank koper. De aderisolatie is vervaardigd uit polyvinylchloride (PVC) in de kleur rood.
Het montagedraad is brandvertragend volgens EN 13501-6 en IEC 60332-1-2. De buitendiameter bedraagt circa 2,3 mm en de kabelaanduiding volgens NEN is VMDf 300/500.
Kenmerken op een rij
Nominale geleiderdoorsnede van 0,75 mm²
Geleider van blank koper met klasse 5 soepele opbouw
Polyvinylchloride (PVC) aderisolatie in de kleur rood
Brandvertragend volgens EN 13501-6 en IEC 60332-1-2
Verpakt op een rol van 100 meter
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Rood
Aders getwist
NO
AWG-maat
18
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
2.3 mm
Buitendiameter
2.3 mm
CLC
H05V-K
CPR Eurobrandklasse volgens EN 13501-6: klasse
Eca
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
24.5 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
11 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Montagesnoer
NEN
VMDf 300/500
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
0.9 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Nominale geleiderdiameter
1.1 mm
Nominale geleiderdoorsnede
0.75 mm²
Nominale spanning U
500 V
Nominale spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
