Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

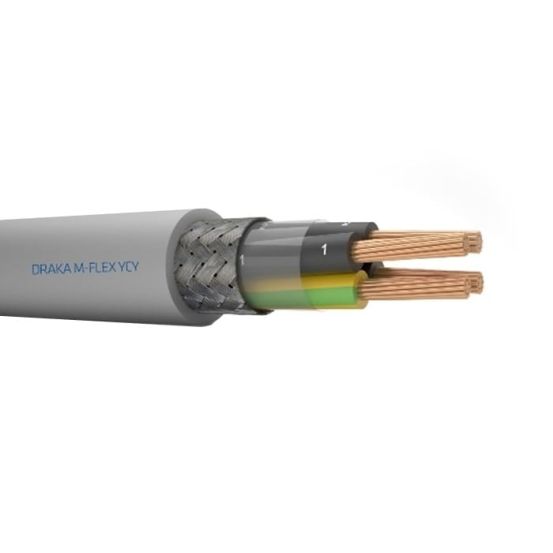

Deze stuurstroomkabel van Draka wordt geleverd vanaf 1 meter in de bestelde lengte en is voorzien van 7 aders met een nominale geleiderdoorsnede van 0,5 mm².
Belangrijkste kenmerken
De soepele koperen geleiders van klasse 5 hebben een nominale spanning van 300/500 V en zijn uitgerust met een collectieve vlechtwerk afscherming. Zowel de aderisolatie als de mantel bestaan uit polyvinylchloride (PVC) en de mantel heeft een grijze kleur. De aders zijn voorzien van een cijfercodering en beschikken over een geel/groene aardgeleider. De kabel heeft een ronde vorm en een circa buitendiameter van 7,5 mm.
Tijdens de installatie kan de kabel worden verwerkt bij een kabeltemperatuur van -5 - 60 °C. Na montage is de kabel toepasbaar bij een kabeltemperatuur van -5 - 80 °C. Daarnaast voldoet het product aan de brandvertraging volgens IEC/EN 60332-1-2.
Kenmerken op een rij
7 aders met een nominale geleiderdoorsnede van 0,5 mm²
Soepele koperen geleiders van klasse 5
Nominale spanning van 300/500 V
Collectief vlechtwerk als afscherming
PVC mantel en aderisolatie in de kleur grijs
Geel/groene aardgeleider aanwezig
Specificaties
Meer informatie
Aantal aders
7
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Aderisolatie
Polyvinylchloride (PVC)
Afscherming collectief
Vlechtwerk
Afscherming groepen
Geen
AWG-maat
20
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
7.5 mm
Draagorgaan
Geen
Geel/Groene ader
Ja
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-5 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
