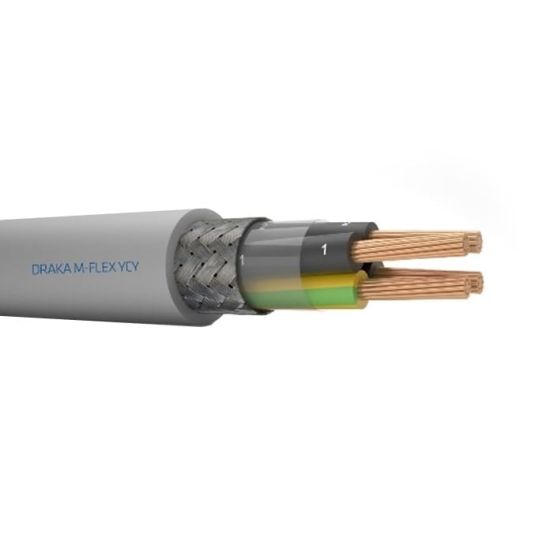

7-aderige YCY stuurstroomkabel van 0,75 mm² op gewenste lengte te knippen met 300/500 V spanning. Deze grijze PVC-kabel heeft een collectieve afscherming en een aardgeleider.
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
Deze Draka stuurstroomkabel wordt geleverd vanaf 1 meter in de bestelde lengte. De kabel beschikt over 7 aders met een nominale geleiderdoorsnede van 0,75 mm² en werkt op een nominale spanning van 300/500 V.
Belangrijkste kenmerken
De soepele stuurstroomkabel heeft een koperen geleideropbouw van klasse 5 en is voorzien van een ronde, blanke geleidervorm. Zowel de aderisolatie als de buitenmantel bestaat uit polyvinylchloride (PVC), waarbij de mantel een grijze kleur heeft en een buitendiameter van circa 8,2 mm bezit. De leiding is uitgerust met een geel/groene aardgeleider en een collectieve afscherming in de vorm van vlechtwerk. De adercodering is uitgevoerd met cijfers en het brandgedrag voldoet aan de norm IEC/EN 60332-1-2.
Tijdens de montage kan de kabel worden verwerkt bij temperaturen van -5 tot 60 °C. Na montage is de leiding bestand tegen temperaturen van -5 tot 80 °C.
Kenmerken op een rij
7 aders met een nominale geleiderdoorsnede van 0,75 mm²
Nominale spanning van 300/500 V
Koperen geleidermateriaal met klasse 5 soepele geleideropbouw
Collectieve afscherming door middel van vlechtwerk
Voorzien van een geel/groene aardgeleider
Buitendiameter van circa 8,2 mm met een grijze PVC buitenmantel
Specificaties
Meer informatie
Aantal aders
7
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Aderisolatie
Polyvinylchloride (PVC)
Afscherming collectief
Vlechtwerk
Afscherming groepen
Geen
AWG-maat
18
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
8.2 mm
Draagorgaan
Geen
Geel/Groene ader
Ja
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-5 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
