Logische module met 4 digitale in- en uitgangen, 8A relaisuitgangen en AC/DC-voeding. Inclusief ethernet-interface, tijdschakelklok en IP20-bescherming voor rail- of wandmontage.

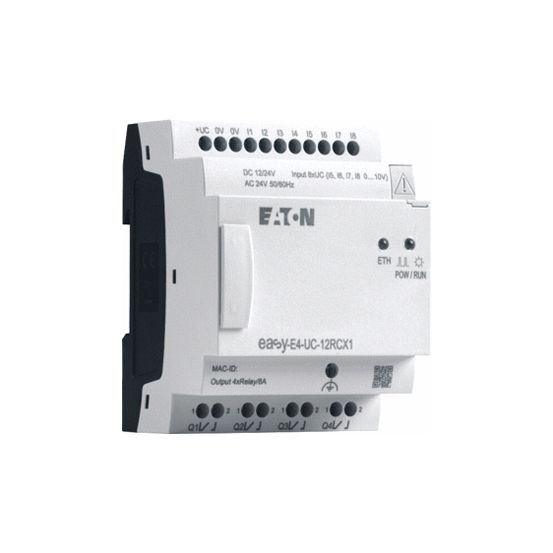

De Eaton EasyE4 PLC-apparatenset 197212 is een logische module uit de EasyE4-serie van EATON met 4 digitale ingangen en 4 digitale uitgangen, geschikt voor een voedingsspanningstype AC/DC.
Belangrijkste kenmerken
Deze Eaton EasyE4 PLC-apparatenset (type EASY-E4-UC-12RCX1) fungeert als basisapparaat binnen de EasyE4-serie. De module beschikt over 4 digitale ingangen en 4 digitale uitgangen en is uitgevoerd met relaisuitgangen met een schakelstroom van 8 A. Analoge ingangen en uitgangen zijn niet voorzien.
De logische module ondersteunt een voedingsspanningstype AC/DC, met een voedingsspanning bij AC 50/60 Hz van 20,4 tot 26,4 V en bij DC van 10,2 tot 28,8 V. Het opgenomen vermogen bedraagt 3 W. Daarnaast is het apparaat uitbreidbaar en voorzien van een geïntegreerde tijdschakelklok.
Voor communicatie is een hardware-interface voor industrieel ethernet aanwezig en worden de protocollen TCP/IP en MODBUS ondersteund. De module heeft een beschermingsgraad IP20 en kan worden gemonteerd op een draagrail, via frontinbouw of direct aan de wand. De afmetingen zijn 72 mm breed, 90 mm hoog en 58 mm diep.
Kenmerken op een rij
Logische module Eaton EasyE4, basisapparaat type EASY-E4-UC-12RCX1
4 digitale ingangen en 4 digitale uitgangen, met relaisuitgang en schakelstroom 8 A
Voedingsspanningstype AC/DC: AC 20,4–26,4 V (50/60 Hz), DC 10,2–28,8 V, opgenomen vermogen 3 W
Uitbreidbaar en uitgerust met tijdschakelklok
1 HW-interface industrieel ethernet, ondersteunt TCP/IP en MODBUS
Beschermingsgraad IP20, geschikt voor draagrailmontage, frontinbouw en wand/directmontage
Afmetingen: breedte 72 mm, hoogte 90 mm, diepte 58 mm
Specificaties
Meer informatie
Aantal analoge ingangen
0
Aantal analoge uitgangen
0
Aantal digitale ingangen
4
Aantal digitale uitgangen
4
Aantal HW-interfaces industrieel ethernet
1
Aantal HW-interfaces overige
0
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
0
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Aantal HW-interfaces Wireless
0
Basisapparaat
Ja
Beschermingsgraad (IP)
IP20
Bijbehorend bedrijfsmiddel (Ex ia)
Nee
Bijbehorend bedrijfsmiddel (Ex ib)
Nee
Breedte
72 mm
Diepte
58 mm
Draagrailmontage mogelijk
Ja
Explosieveiligheidscategorie voor gas
Geen
Explosieveiligheidscategorie voor stof
Geen
Frontinbouw mogelijk
Ja
Gecertificeerd voor UL risico locatie divisie 2
Ja
Gecertificeerd voor UL risico locatie divisie I
Nee
Gecertificeerd voor UL risico locatie groep A (Acetyleen)
Ja
Gecertificeerd voor UL risico locatie groep B (waterstof)
Ja
Gecertificeerd voor UL risico locatie groep C (ethyleen)
Ja
Gecertificeerd voor UL risico locatie groep D (propaan)
Ja
Gecertificeerd voor UL risico locatie groep E (metaalstof)
Nee
Gecertificeerd voor UL risico locatie groep F (koolstofhdnd)
Nee
Gecertificeerd voor UL risico locatie groep G (niet geleid.)
Nee
Gecertificeerd voor UL risico locatie klasse I
Ja
Gecertificeerd voor UL risico locatie klasse II
Nee
Gecertificeerd voor UL risico locatie klasse III
Nee
Geschikt voor veiligheidsfunctie
Nee
Hoogte
90 mm
IO-Link Master
Nee
Met display
Nee
Met optische interface
Nee
Met relaisuitgang
Ja
Met tijdschakelklok
Ja
Ondersteunt protocol TCP/IP
Ja
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
