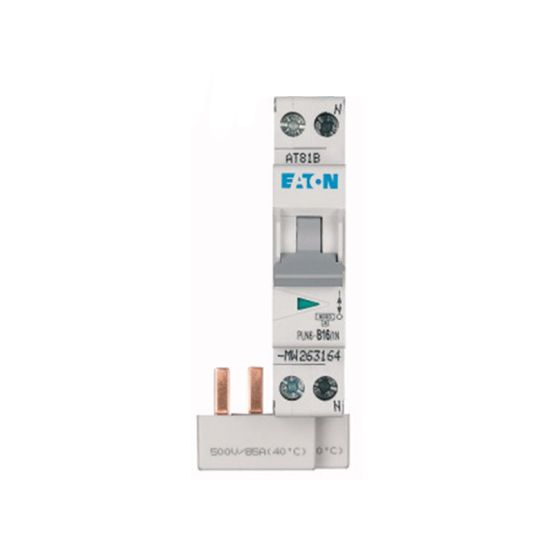

De Eaton Holec Systeem 55 installatieautomaat 1742416 is een 1-fase (1P+N) automaat voor inbouw in Systeem 55-kasten, met focus op snelle en efficiënte montage.
Belangrijkste kenmerken
Deze installatieautomaat uit de Eaton Holec Systeem 55-serie is geschikt voor inbouw in Systeem 55-kasten en is uitgevoerd als 1P+N met meeschakelende nul. De automaat heeft een nominale meetstroom van 16 A en een uitschakelkarakteristiek B, waardoor hij inzetbaar is in AC-installaties met een nominale meetspanning van 230 V.
De installatieautomaat is uitgevoerd in 2 polen totaal, waarvan 1 beveiligde pool, en heeft een energiebegrenzingsklasse 3 met een nominale afschakelvermogen van 6 kA bij 230 V en 400 V volgens EN 60898. De behuizing heeft een beschermingsgraad IP20 en is ontworpen als 1 module-eenheid breed, met een inbouwdiepte van 60 mm.
Voor de montage is de automaat voorzien van doorverbindingskammen aan de voedende zijde en DIN-modulaire componenten die eenvoudig worden bijgeklikt. In combinatie met de op de groepenkasten afgestemde bedrading resulteert dit in een minimale installatietijd.
Kenmerken op een rij
Nominale meetstroom 16 A
2 polen totaal, uitvoering 1P+N met meeschakelende nul
Uitschakelkarakteristiek B
Geschikt voor inbouw in Systeem 55-kasten met DIN-modulaire montage
Voorzien van doorverbindingskammen aan de voedende zijde en 1 module-eenheid breed
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-16 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
1
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50-60 Hz
Inbouwdiepte
60 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
