Hulprelais met 4 maakcontacten (10 A) en een stuurspanning van 230V/50Hz of 240V/60Hz. Het relais heeft een bedrijfsstroom van 3 A bij 400V en is geschikt voor DIN-railmontage.
Verpakt per 1 stuk
32,0626,50
32,0626,50
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

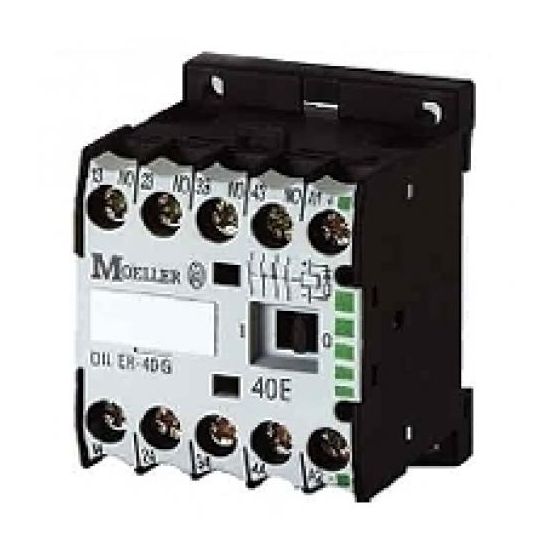

Het Eaton DILE/DILER hulprelais type DILER-40(230V50HZ,240V60HZ) is een mini hulprelais met 4 maakcontacten, geschikt voor toepassing in hulpstroomcircuits met AC-stuurspanning.
Belangrijkste kenmerken
Dit Eaton DILE/DILER hulprelais beschikt over 4 hulpcontacten als maakcontact (4x maak, 10 A) en een nominale bedrijfsstroom van 3 A bij 400 V. Het relais is ontworpen voor een nominale stuurspanning van 230 V bij 50 Hz en 240 V bij 60 Hz, met een spanningstype van de bedrijfsspanning AC/DC.
De aansluitwijze van het hulpstroomcircuit is schroefaansluiting, wat terugkomt in zowel hoofdstroom- als hulpstroomcircuit. De montagewijze is DIN-rail/schroef, waardoor het relais geschikt is voor montage in verdeelinrichtingen. Het hulprelais is monostabiel en ongepolariseerd, en wordt als compleet apparaat met sokkel geleverd.
Met een breedte van 45 mm, diepte van 52 mm en hoogte van 58 mm heeft het relais compacte afmetingen. Het beschikt niet over handbediening, interface of LED-indicatie, en heeft geen dwanggeleide contacten. De bedrijfsspanning ligt bij AC tussen 17 en 500 V en bij DC tussen 24 en 220 V.
Kenmerken op een rij
Hulprelais Eaton DILE/DILER-40(230V50HZ,240V60HZ) met 4 maakcontacten (10 A)
Nominale stuurspanning: 230 V AC (50 Hz) / 240 V AC (60 Hz)
Nominale bedrijfsstroom Ie, 400 V: 3 A
Montagewijze: DIN-rail/schroef, met schroefaansluiting voor hulpstroomcircuit
Afmetingen (bxdxh): 45 x 52 x 58 mm
Specificaties
Meer informatie
Aandrijving, polarisatie
Ongepolariseerd
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aansluitwijze hulpstroomcircuit
Schroefaansluiting
Aantal hulpcontacten als maakcontact
4
Aantal hulpcontacten als maakcontact, voorlopend
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
0
Aantal hulpcontacten verbreek, vertraagd schakelend
0
Aantal modulen 18 mm (TE)
0
Bedrijfsspanning bij AC 50 Hz
17-500 V
Bedrijfsspanning bij AC 60 Hz
17-500 V
Bedrijfsspanning bij DC
24-220 V
Blusfunctie
Nee
Breedte
45 mm
Compleet apparaat met sokkel
Ja
Contactvarianten
1-voudig contact
Diepte
52 mm
Handbediening
Nee
Hoogte
58 mm
Interface
Nee
Met dwanggeleide contacten
Nee
Met LED indicatie
Nee
Montagewijze
DIN-rail/schroef
Nominale (meet)schakelstroom
10 A
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
