3-polige NH-patroonlastscheider voor NH1-zekeringen met 250 A nominale stroom en 690 V bedrijfsspanning. Voorzien van schroefaansluiting en IP2X frontbescherming.

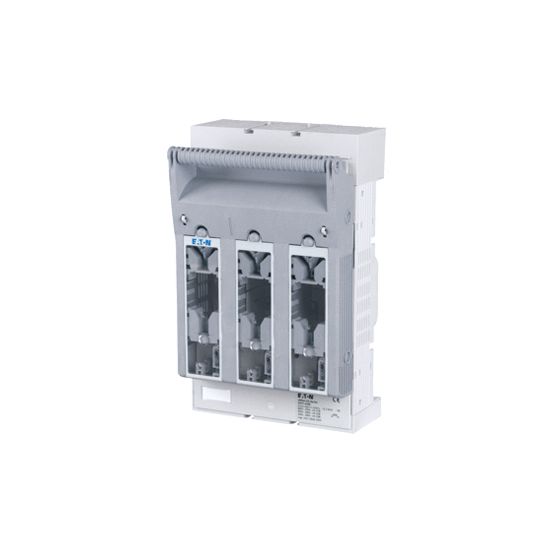

De Eaton NH patroonlastscheider XNH1-A250 is een 3-polige veilighedenlastscheider met schroefaansluiting, geschikt voor NH1-zekeringen en een nominale continustroom van 250 A.
Belangrijkste kenmerken
Deze Eaton XNH1-A250 NH patroonlastscheider is uitgevoerd als lastscheider en biedt drie polen voor het schakelen van het hoofdstroomcircuit. De schroefaansluiting zorgt voor een vaste aansluiting van de hoofdstroomkabels. Het bedieningselement is aan de voorzijde geplaatst en wordt bediend via een dekselgreep.
De lastscheider is geschikt voor NH1-zekeringen en heeft een nominale continustroom Iu van 250 A. De maximale nominale bedrijfsspanning bij AC bedraagt 690 V. Daarnaast is de voorwaardelijke nominale kortsluitstroom Iq 120 kA en de toegelaten korte-duur stroom Icw 6 kA.
De frontzijde heeft een beschermingsgraad IP2X. De lastscheider is niet uitgevoerd als hoofdschakelaar, noodstopinrichting of veiligheidsschakelaar en is niet uitgerust met connectoren of motoraandrijving, noch geïntegreerd noch optioneel.
3-polige NH00-patroonlastscheider met schroefaansluiting voor 160A en 690V AC. Voorzien van frontbediening via dekselgreep, IP2X-bescherming en geschikt voor bodemmontage.55,22 45,64
1-polige patroonlastscheider voor NH00-zekeringen met 160 A en 690 V AC. Voorzien van schroefaansluiting, IP2X voorzijde en geschikt voor bodem- of frontmontage.41,37 34,19
3-polige NH-patroonlastscheider voor NH1-zekeringen met 250 A nominale stroom en 690 V bedrijfsspanning. Voorzien van schroefaansluiting en IP2X frontbescherming.176,31 145,71
