Finder Serie 20 - Impulsrelais 20.21.8.230.4000

Fabrikantnr:

20.21.8.230.4000 | 8012823116815

Finder Serie 20 Impulsrelais 20.22.8.024.4000

Beschikbaar in 10 varianten:

Bistabiel impulsrelais met 2 maakcontacten, 16 A nominale stroom en 230 V AC spoelspanning.
19,63 16,22
Bistabiel impulsrelais met 2 maakcontacten, 16 A schakelstroom en 24 V DC spoelspanning. Geschikt voor DIN-rail montage met een breedte van 17,5 mm en handbediening.
19,83 16,39
Bistabiel impulsrelais voor DIN-rail montage met 1 maak- en 1 verbreekcontact. Geschikt voor 230V AC, 16A schakelstroom en 2000W gloeilampbelasting, met een breedte van 17,5 mm.
24,54 20,28
Bistabiel impulsrelais voor DIN-rail met 1 maak- en 1 verbreekcontact, 16 A schakelstroom en 24 V DC voeding. Voorzien van handbediening, 1 module breed en 60,8 mm inbouwdiepte.
24,54 20,28
Bistabiel impulsrelais met 2 maakcontacten, 16 A schakelstroom en 24 V AC voedingsspanning. Geschikt voor DIN-rail montage, voorzien van handbediening en een breedte van 1 module.
19,21 15,88
Bistabiel impulsrelais met 1 maakcontact, 16 A nominale stroom en 24 V DC spoelspanning. Geschikt voor DIN-rail montage met een breedte van 17,5 mm en voorzien van handbediening.
20,56 16,99
Bistabiel impulsrelais met 1 maak- en 1 verbreekcontact voor 24V AC, geschikt voor 16A. Het relais is 17,5 mm breed, geschikt voor DIN-rail montage en heeft handbediening.
24,54 20,28
Bistabiel impulsrelais voor DIN-rail montage met 1 maak- en 1 verbreekcontact. Geschikt voor 12V DC, 16A schakelstroom, 2000W gloeilampbelasting en voorzien van handbediening.
24,54 20,28
Bistabiel impulsrelais voor DIN-railmontage met twee maakcontacten, geschikt voor 12V DC. Het relais heeft een nominale stroom van 16A, handbediening en een breedte van 1 module.
20,61 17,03
Bistabiel impulsrelais met één maakcontact en 16 A schakelstroom voor 230 V AC. Geschikt voor DIN-rail montage met een breedte van 17,5 mm en een inbouwdiepte van 60,8 mm.
20,56 16,99

Bistabiel impulsrelais met één maakcontact en 16 A schakelstroom voor 230 V AC. Geschikt voor DIN-rail montage met een breedte van 17,5 mm en een inbouwdiepte van 60,8 mm.

Verpakt per 1 stuk

Meer informatie
Maak compleet

20,56 16,99

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

11 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

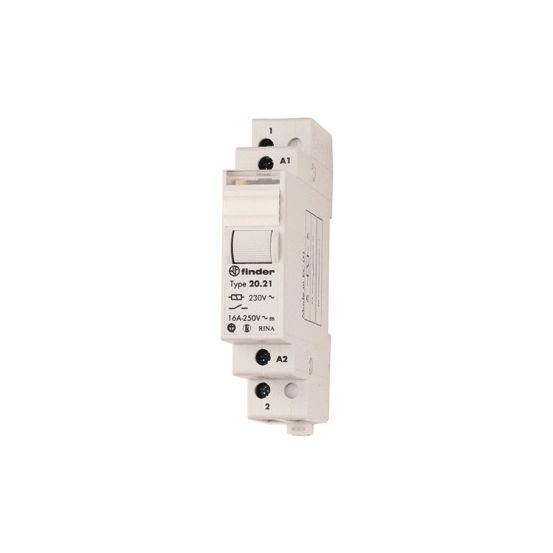

De Finder Serie 20 impulsrelais 20.21.8.230.4000 is een bistabiel relais van het merk FINDER, geschikt voor montage op een DIN-rail en uitgevoerd met één maakcontact.

Belangrijkste kenmerken

Dit Finder 20 bistabiel relais is uitgevoerd als impulsrelais met één maakcontact (1M) en een nominale schakelstroom van 16 A. De maximale schakelstroom bij cos phi 0,6 bedraagt 18 A. Het relais is mechanisch uitgevoerd als schakelaar en beschikt over handbediening.

De stuur- en voedingszijde zijn afgestemd op AC 230 V. De spoel- of stuurspanning 1 ligt in het bereik van 195,5 tot 253 V AC, met een frequentie van 50–60 Hz. De voedingsspanning bedraagt 230 V AC. Hiermee sluit het relais aan op installaties met een 230 V AC voedingsnet.

Qua bouwvorm is het relais geschikt voor DIN-rail montage en heeft het een breedte van 17,5 mm, overeenkomend met 1 module-eenheid (18 mm TE). De afmetingen bedragen circa 17,5 x 55 x 60 mm (b x d x h), met een inbouwdiepte van 60,8 mm. Daarnaast zijn er duidelijke belastingswaarden opgegeven: een maximale gloeilampbelasting van 2000 W en voor TL-buizen een maximale belasting van 1000 VA, respectievelijk 750 VA bij duo-geschakeld en parallel gecompenseerd.

Kenmerken op een rij

Bistabiel impulsrelais Finder Serie 20 met 1 maakcontact (1M)
Nominale (meet)schakelstroom 16 A, max. schakelstroom (cos phi = 0,6) 18 A
Spoel-/stuurspanning 1: 195,5–253 V AC, 50–60 Hz; voedingsspanning 230 V AC
DIN-rail montage, 1 module (17,5 mm breed), inbouwdiepte 60,8 mm
Max. gloeilampbelasting 2000 W en max. TL-belasting 1000 VA / 750 VA duo / 750 VA parallel gecompenseerd

Specificaties

Meer informatie
Aantal contacten als maakcontact	1
Aantal contacten als verbreekcontact	0
Aantal contacten als wisselcontact	0
Aantal modulen 18 mm (TE)	1
Breedte in module-eenheden	1
Breedte	17.5 mm
Centrale besturing	N.v.t.
Diepte	55 mm
Frequentie spoelspanning 1	50-60 Hz
Frequentie spoelspanning 2	0 Hz
Functie	Mechanisch, schakelaar
Handbediening	Ja
Hoogte	60 mm
Inbouwdiepte	60.8 mm
Max. belasting TL-buis (duo-geschakeld)	750 VA
Max. belasting TL-buis (parallel gecompenseerd)	750 VA
Max. belasting TL-buis	1000 VA
Max. gloeilampbelasting	2000 W
Max. schakelstroom (cos phi = 0,6)	18 A
Montagewijze	DIN-rail
Nominale (meet)schakelstroom	16 A
Spanningstype voedingsspanning	AC
Spoelspanning 1	195.5-253 V
Spoelspanning 2	0 V
Spoelspanning AC	230 V
Spoelspanning DC	0 Vdc
Spoelspanningstype 1	AC
Vaak gebruikte artikelnummers	10021504 \| 2700657270 \| 2740488
Voedingsspanning van/tot	230 V
