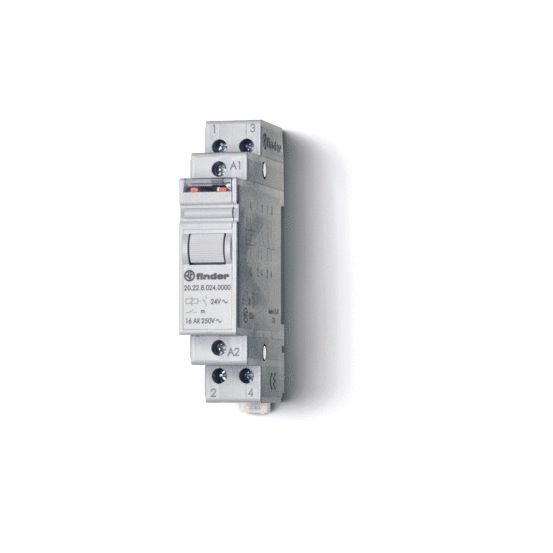

Finder Serie 20 - Impulsrelais 20.22.9.012.4000

Fabrikantnr:

20.22.9.012.4000 | 8012823121536

Finder Serie 20 Impulsrelais 20.22.8.024.4000

Beschikbaar in 10 varianten:

Bistabiel impulsrelais met 2 maakcontacten, 16 A nominale stroom en 230 V AC spoelspanning.
19,63 16,22
Bistabiel impulsrelais met 2 maakcontacten, 16 A schakelstroom en 24 V DC spoelspanning. Geschikt voor DIN-rail montage met een breedte van 17,5 mm en handbediening.
19,83 16,39
Bistabiel impulsrelais voor DIN-rail montage met 1 maak- en 1 verbreekcontact. Geschikt voor 230V AC, 16A schakelstroom en 2000W gloeilampbelasting, met een breedte van 17,5 mm.
24,54 20,28
Bistabiel impulsrelais voor DIN-rail met 1 maak- en 1 verbreekcontact, 16 A schakelstroom en 24 V DC voeding. Voorzien van handbediening, 1 module breed en 60,8 mm inbouwdiepte.
24,54 20,28
Bistabiel impulsrelais met 2 maakcontacten, 16 A schakelstroom en 24 V AC voedingsspanning. Geschikt voor DIN-rail montage, voorzien van handbediening en een breedte van 1 module.
19,21 15,88
Bistabiel impulsrelais met 1 maakcontact, 16 A nominale stroom en 24 V DC spoelspanning. Geschikt voor DIN-rail montage met een breedte van 17,5 mm en voorzien van handbediening.
20,56 16,99
Bistabiel impulsrelais met 1 maak- en 1 verbreekcontact voor 24V AC, geschikt voor 16A. Het relais is 17,5 mm breed, geschikt voor DIN-rail montage en heeft handbediening.
24,54 20,28
Bistabiel impulsrelais voor DIN-rail montage met 1 maak- en 1 verbreekcontact. Geschikt voor 12V DC, 16A schakelstroom, 2000W gloeilampbelasting en voorzien van handbediening.
24,54 20,28
Bistabiel impulsrelais voor DIN-railmontage met twee maakcontacten, geschikt voor 12V DC. Het relais heeft een nominale stroom van 16A, handbediening en een breedte van 1 module.
20,61 17,03
Bistabiel impulsrelais met één maakcontact en 16 A schakelstroom voor 230 V AC. Geschikt voor DIN-rail montage met een breedte van 17,5 mm en een inbouwdiepte van 60,8 mm.
20,56 16,99

Bistabiel impulsrelais voor DIN-railmontage met twee maakcontacten, geschikt voor 12V DC. Het relais heeft een nominale stroom van 16A, handbediening en een breedte van 1 module.

Verpakt per 1 stuk

Meer informatie

20,61 17,03

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

9 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Finder Serie 20 - Impulsrelais 20.22.9.012.4000 is een bistabiel relais van het merk Finder, ontworpen voor montage op een DIN-rail en geschikt voor een voedingsspanning van 12 V DC.

Belangrijkste kenmerken

Dit Finder 20 bistabiel relais biedt twee maakcontacten (2M) met een nominale (meet)schakelstroom van 16 A en een maximale schakelstroom van 18 A (cos phi = 0,6). Het relais is geschikt voor een 12 V DC voedingsspanning en werkt met een spoelspanning van 10,8 tot 13,2 V DC bij een frequentie van 50–60 Hz.

Het impulsrelais is mechanisch uitgevoerd als schakelaar en is voorzien van handbediening. Hiermee kan het relais ook handmatig bediend worden. De inbouwdiepte bedraagt 60,8 mm en de breedte is 1 module-eenheid, waardoor het relais compact in de verdeling kan worden geplaatst.

Daarnaast is het relais geschikt voor verschillende belastingen, met een maximale gloeilampbelasting van 2000 W en een maximale belasting voor TL-buizen van 1000 VA, respectievelijk 750 VA bij duo-geschakeld of parallel gecompenseerd. Dit maakt het impulsrelais breed inzetbaar binnen installaties waar schakelstromen tot 16 A vereist zijn.

Kenmerken op een rij

Merk: Finder, Serie 20, type 20.22.9.012.4000
Bistabiel impulsrelais met 2 maakcontacten (2M)
Voedingsspanning 12 V DC, spoelspanning 10,8–13,2 V DC (50–60 Hz)
Nominale (meet)schakelstroom 16 A, max. schakelstroom 18 A (cos phi = 0,6)
Montagewijze: DIN-rail, inbouwdiepte 60,8 mm, breedte 1 module-eenheid

Specificaties

Meer informatie
Aantal contacten als maakcontact	2
Aantal contacten als verbreekcontact	0
Aantal contacten als wisselcontact	0
Breedte in module-eenheden	1
Frequentie spoelspanning 1	50-60 Hz
Frequentie spoelspanning 2	0 Hz
Functie	Mechanisch, schakelaar
Handbediening	Ja
Inbouwdiepte	60.8 mm
Max. belasting TL-buis (duo-geschakeld)	750 VA
Max. belasting TL-buis (parallel gecompenseerd)	750 VA
Max. belasting TL-buis	1000 VA
Max. gloeilampbelasting	2000 W
Max. schakelstroom (cos phi = 0,6)	18 A
Montagewijze	DIN-rail
Nominale (meet)schakelstroom	16 A
Spanningstype voedingsspanning	DC
Spoelspanning 1	10.8-13.2 V
Spoelspanning 2	0 V
Spoelspanningstype 1	DC
Spoelspanningstype 2	AC
Vaak gebruikte artikelnummers	10021510 \| 2700101643 \| 8650953
Voedingsspanning van/tot	12 V
