4-polige installatieautomaat met 80 A nominale meetstroom en C-uitschakelkarakteristiek. Kortsluitvermogen van 15 kA (EN 60898) en 20 kA (IEC 60947-2).

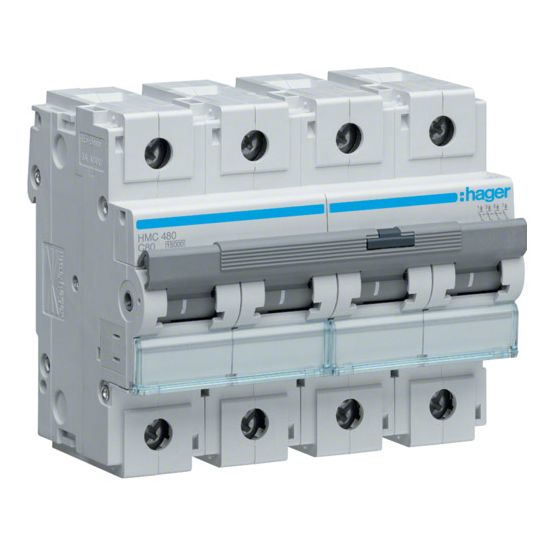

De Hager HMC480 is een 4-polige installatieautomaat uit de HMC-serie, geschikt voor toepassingen in utiliteit en industrie.
Belangrijkste kenmerken
Deze Hager installatieautomaat heeft een nominale meetstroom van 80 A en een C-uitschakelkarakteristiek. Met in totaal 4 polen is hij geschikt als 4P-uitvoering in groepenkasten.
De installatieautomaat biedt een kortsluitvermogen van 15 kA volgens EN 60898 bij zowel 230 V als 400 V, en 20 kA volgens IEC 60947-2. Hij werkt op AC-spanning met een nominale meetspanning van 415 V en een nominale isolatiespanning van 500 V.
Voor een betrouwbare aansluiting is de automaat voorzien van een constant aandraaimoment op de klemmen. Daarnaast is een vergrendeling in de nulstand mogelijk. De aansluitklemmen zijn geschikt voor eendraads geleiders van 1-70 mm² en meerdraads geleiders van 1-50 mm².
Kenmerken op een rij
Nominale meetstroom 80 A
4-polige uitvoering (4P) met 4 beveiligde polen
C-uitschakelkarakteristiek
Kortsluitvermogen 15 kA (EN 60898) en 20 kA (IEC 60947-2)
Constant aandraaimoment op de klemmen en vergrendeling in nulstand
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-70 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-50 mm²
Aantal beveiligde polen
4
Aantal polen (totaal)
4
Beschermingsgraad (IP)
IP20
Bouwbreedte
108 mm
Breedte in module-eenheden
6
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50-60 Hz
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Ja
Meeschakelende nul
Nee
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
415 V
Nominale (meet)stroom
80 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
15 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
15 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
15 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
