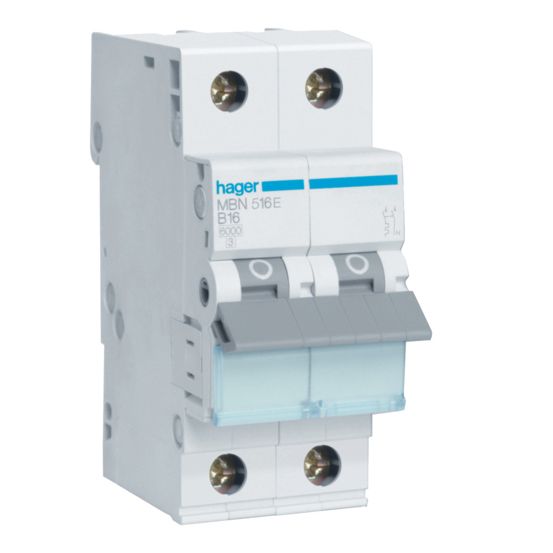

De Hager MBN516E is een installatieautomaat uit de MBN-serie, uitgevoerd als 1-fase (1P+N) component en geschikt voor toepassing in groepenkasten.
Belangrijkste kenmerken
Deze installatieautomaat heeft een nominale meetstroom van 16 A en een B-uitschakelkarakteristiek. De nominale kortsluitstroom bedraagt 6 kA. Hiermee is het een B16-automaat met twee polen in totaal (1P+N) en meeschakelende nul.
De MBN516E is voorzien van montagevriendelijke Bi-Connect-klemmen en een flexibele bevestigingsclip voor eenvoudige bevestiging en demontage. De bouwbreedte is 35 mm, verdeeld over 2 module-eenheden, met een inbouwdiepte van 70 mm.
De installatieautomaat werkt op 230 V AC bij een frequentie van 50-60 Hz en heeft een beschermingsgraad IP20. De aansluitbare geleiderdoorsnede loopt van 1-35 mm² eendraads en 1-25 mm² meerdraads.
Kenmerken op een rij
Nominale meetstroom 16 A
B-uitschakelkarakteristiek
1P+N, 2 polen totaal met meeschakelende nul
Nominale kortsluitstroom 6 kA
Montagevriendelijke Bi-Connect-klemmen en flexibele bevestigingsclip
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Beschermingsgraad (IP)
IP20
Bouwbreedte
35 mm
Breedte in module-eenheden
2
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50-60 Hz
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Ja
Meeschakelende nul
Ja
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
