Hager MCN - Installatieautomaat MCN516E

Fabrikantnr:

MCN516E | 3250614314285

Beschikbaar in 15 varianten:

3-fase installatieautomaat met 4 polen (3P+N) met 25 A nominale stroom en uitschakelkarakteristiek C, geschikt voor 400 V AC.
74,25 61,36
3-fase installatieautomaat met 4 polen (3P+N) met 20 A nominale stroom en C-karakteristiek. Nominale spanning 400 V en afschakelvermogen 6 kA.
108,84 89,95
3-fase installatieautomaat met 4 polen (3P+N) met 16 A nominale meetstroom en C-uitschakelkarakteristiek, 6 kA afschakelvermogen en Bi-Connect-klemmen.
80,39 66,44
3-fase installatieautomaat met 4 polen (3P+N) met 32 A nominale meetstroom en C-karakteristiek, 400 V AC en 6 kA afschakelvermogen.
87,99 72,72
3-fase installatieautomaat met 3P+N polen, 40 A nominale meetstroom en uitschakelkarakteristiek C. Met Bi-Connect-klemmen, 6 kA afschakelvermogen en IP20.
132,87 109,81
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en IP20.
36,15 29,88
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en C-karakteristiek, geschikt voor AC-toepassingen bij 230 V.
44,76 36,99
3-fase installatieautomaat met 4 polen (3P+N) met 63 A nominale meetstroom en C-uitschakelkarakteristiek. Nominaal afschakelvermogen van 6 kA en Bi-Connect-klemmen.
149,75 123,76
3-fase installatieautomaat met 4 polen (3P+N) met 10 A nominale meetstroom en uitschakelkarakteristiek C. Nominaal afschakelvermogen van 6 kA bij 400 V.
114,57 94,69
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale stroom en C-uitschakelkarakteristiek. Afschakelvermogen 6 kA bij 230 V, bouwbreedte 35 mm.
45,42 37,54
3-fase installatieautomaat met 4 polen (3P+N) met 50 A nominale meetstroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en 4 module-eenheden breed.
159,32 131,67
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale stroom en uitschakelkarakteristiek C. Afschakelvermogen van 6 kA bij 230 V.
45,42 37,54
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en C-uitschakelkarakteristiek, 6 kA afschakelvermogen en IP20 bescherming.
46,59 38,50
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale meetstroom en C-uitschakelkarakteristiek, geschikt voor AC 230V met 6 kA afschakelcapaciteit.
35,53 29,36
3-fase installatieautomaat met 4 polen (3P+N) met 6 A nominale stroom en uitschakelkarakteristiek C. Nominaal afschakelvermogen van 6 kA bij 400 V.
116,61 96,37

1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en IP20.

Verpakt per 1 stuk

Meer informatie

36,15 29,88

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

305 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

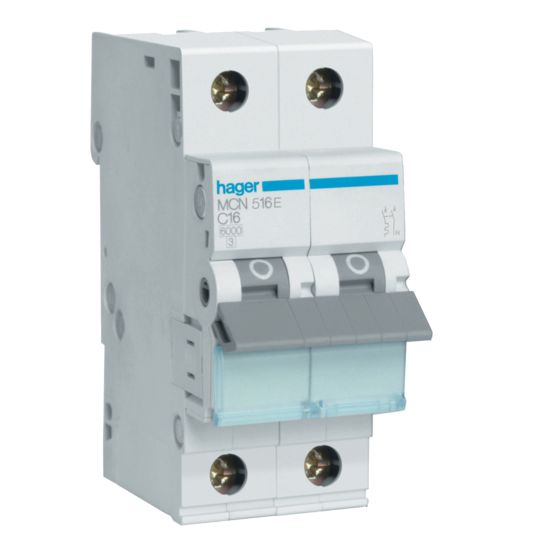

De Hager MCN516E is een 1 fase (1P+N) installatieautomaat uit de MCN serie, geschikt voor toepassingen waar een C-karakteristiek en 16 A nominale stroom vereist zijn.

Belangrijkste kenmerken

Deze Hager installatieautomaat heeft een nominale meetstroom van 16 A en een uitschakelkarakteristiek C. De automaat is uitgevoerd als 1P+N met een meeschakelende nul en heeft in totaal 2 polen. De nominale meetspanning bedraagt 230 V bij een spanningstype AC.

De installatieautomaat beschikt over een nominale afschakelvermogen van 6 kA volgens EN 60898 bij 230 V en 6 kA volgens IEC 60947-2, met daarnaast een waarde van 10 kA volgens IEC 60947-2 bij 230 V. De energiebegrenzingsklasse is 3 en de nominale stoothoudspanning is 4 kV. De automaat heeft een beschermingsgraad IP20 en een bouwbreedte van 35 mm, met een breedte van twee module-eenheden en een inbouwdiepte van 70 mm.

Voor een eenvoudige montage is de MCN516E voorzien van Bi-Connect-klemmen en een flexibele bevestigingsclip voor eenvoudig losmaken. Er kunnen eendraads geleiders van 1-35 mm² en meerdraads geleiders van 1-25 mm² worden aangesloten. De installatieautomaat is geschikt voor inbouwmontage in stucwerk en ondersteunt nevenapparaten.

Kenmerken op een rij

Nominale meetstroom 16 A
Uitschakelkarakteristiek C
1P+N uitvoering met in totaal 2 polen en meeschakelende nul
Nominale afschakelvermogen 6 kA bij 230 V (EN 60898 / IEC 60947-2)
Montagevriendelijke Bi-Connect-klemmen en flexibele bevestigingsclip

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-25 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	2
Beschermingsgraad (IP)	IP20
Bouwbreedte	35 mm
Breedte in module-eenheden	2
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	70 mm
Inbouwmontage (stucwerk)	Ja
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	230 V
Nominale (meet)stroom	16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	10 kA
Nominale afschakelvermogen IEC 60947-2	6 kA
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Overspanningscategorie	3
Spanningstype	AC
Uitschakelkarakteristiek	C
Uitvoering	1P+N
Vaak gebruikte artikelnummers	10019133 \| 2700448129 \| 7578743
Verliesvermogen	5.2 W
Vervuilingsgraad	2
