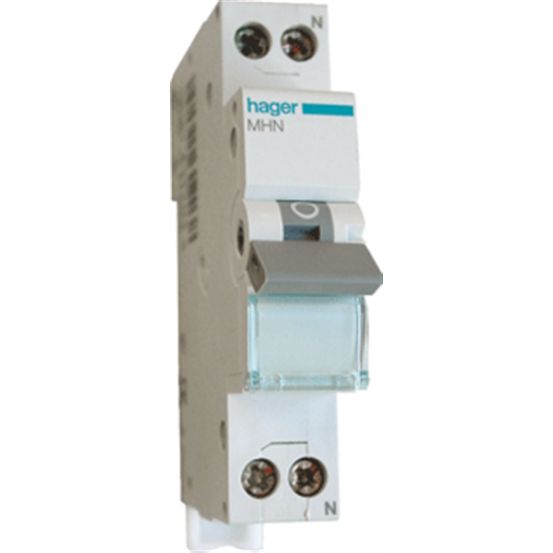

De Hager MHN installatieautomaat MHN510 is een 1-fase (1P+N) automaat uit de MHN serie, geschikt als onderdeel van een groepenkast.
Belangrijkste kenmerken
Deze installatieautomaat is uitgevoerd als 1P+N met meeschakelende nul en een nominale meetstroom van 10 A. De uitschakelkarakteristiek is type B, met een nominaal afschakelvermogen van 4,5 kA bij 230 V. De automaat werkt op 240 V AC in het frequentiebereik van 50-60 Hz.
De MHN510 is montagevriendelijk door de Bi-Connect-klemmen en de flexibele bevestigingsclip, waardoor montage en demontage eenvoudig verlopen. Aanbouw van hulpelementen of aardlekelementen is bij dit type niet mogelijk.
De automaat heeft een bouwbreedte van 17,5 mm (1 module-eenheid) en een inbouwdiepte van 70 mm. Hij biedt bescherming met IP20 en is geschikt voor inbouwmontage in stucwerk. Er kunnen eendraads geleiders van 1-25 mm² en meerdraads geleiders van 1-16 mm² worden aangesloten.
Kenmerken op een rij
Nominale meetstroom 10 A
2-polige uitvoering 1P+N met meeschakelende nul
Uitschakelkarakteristiek B, nominaal afschakelvermogen 4,5 kA
Montagevriendelijke Bi-Connect-klemmen en flexibele bevestigingsclip
Bouwbreedte 17,5 mm (1 module), inbouwdiepte 70 mm
