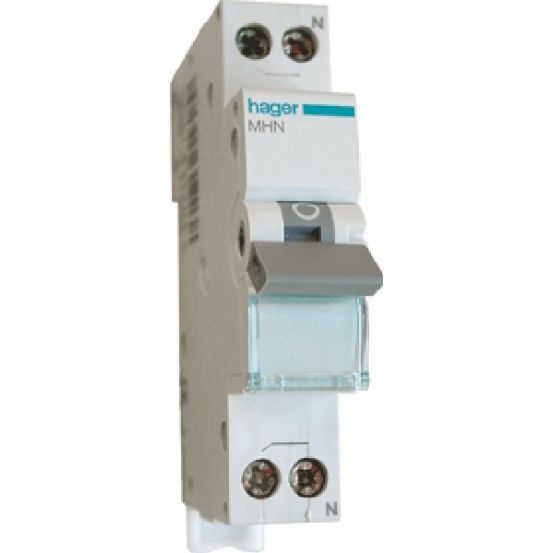

De Hager MHN installatieautomaat MHN506 is een 1 fase (1P+N) installatieautomaat uit de MHN serie, geschikt voor toepassingen waar een compacte automaat met meeschakelende nul gewenst is.
Belangrijkste kenmerken
Deze installatieautomaat heeft een nominale stroom van 6 A en een uitschakelkarakteristiek B. Het gaat om een 2-polige uitvoering met 1 beveiligde pool en een meeschakelende nul. De automaat is 1 module breed (1P+N) en beschikt over een nominale afschakelvermogen van 4,5 kA bij 230 V volgens EN 60898 en IEC 60947-2.
Voor de montage is de MHN506 voorzien van Bi-Connect-klemmen en een flexibele bevestigingsclip, wat de installatie en demontage vereenvoudigt. De aanbouw van hulpelementen en aardlekelementen is bij dit type niet mogelijk. De automaat heeft een beschermingsgraad IP20 en is geschikt voor gebruik bij een omgevingstemperatuur van -25 tot 70 °C.
De aansluitbare geleiderdoorsnede loopt van 1 tot 25 mm² voor eendraads en van 1 tot 16 mm² voor meerdraads geleiders. De inbouwdiepte bedraagt 70 mm en de bouwbreedte 17,5 mm. Het spanningstype is AC, met een nominale meetspanning van 240 V, een nominale isolatiespanning van 500 V en een nominale stoothoudspanning van 4 kV.
Kenmerken op een rij
Nominale stroom 6 A
Uitschakelkarakteristiek B
2-polige uitvoering 1P+N met meeschakelende nul
Nominaal afschakelvermogen 4,5 kA
Bi-Connect-klemmen en flexibele bevestigingsclip, geen aanbouw hulpelementen of aardlekelementen
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en B-uitschakelkarakteristiek, met 4,5 kA afschakelvermogen.19,01 15,71
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale meetstroom en uitschakelkarakteristiek B. Met 4,5 kA afschakelvermogen en IP20.30,24 24,99
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale meetstroom en uitschakelkarakteristiek B, met 4,5 kA afschakelvermogen bij 230 V.29,16 24,10
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en uitschakelkarakteristiek B. Afschakelvermogen 4,5 kA, IP20, 1 module breed.26,11 21,58
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale meetstroom en uitschakelkarakteristiek B, met 4,5 kA afschakelvermogen en IP20.29,60 24,46
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale meetstroom en uitschakelkarakteristiek B, geschikt voor AC 240 V met IP20.26,95 22,27
