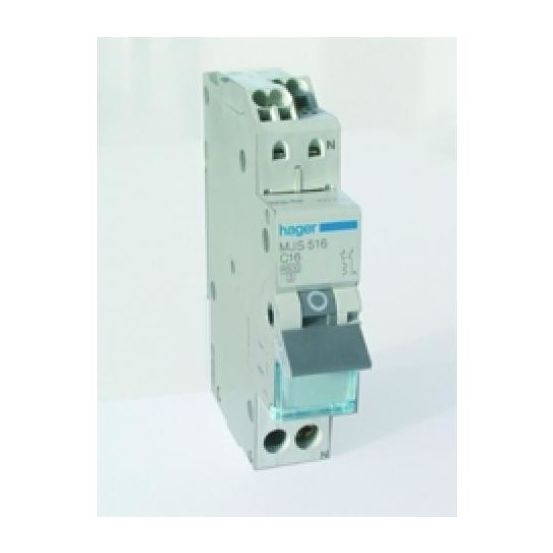

De Hager Quickconnect installatieautomaat MJS516 is een 1-fase (1P+N) installatieautomaat met Quickconnect-aansluittechniek, ontworpen voor snelle en gereedschapsloze aansluiting in groepenkasten.
Belangrijkste kenmerken
Deze Hager installatieautomaat uit de Quickconnect serie is voorzien van Quickconnect-aansluittechniek. Hierdoor kunnen massieve aders direct en zonder gereedschap worden ingestoken. De flexibele bevestigingsclip maakt demontage eenvoudig.
De automaat heeft een nominale meetstroom van 16 A en een uitschakelkarakteristiek C. Het is een 1P+N uitvoering met in totaal 2 polen en een nominale afschakelvermogen van 4,5 kA bij 230 V. De bouwbreedte bedraagt 17,5 mm en de breedte is 1 module-eenheid.
De installatieautomaat is geschikt voor AC-toepassingen met een nominale meetspanning van 240 V en een frequentiebereik van 50-60 Hz. De beschermingsgraad is IP20 en de inbouwdiepte is 70 mm. De aansluitbare geleiderdoorsnede voor zowel eendraads als meerdraads is 1,5-4 mm².
Kenmerken op een rij
Quickconnect-aansluittechniek voor aansluiting zonder gereedschap
Flexibele bevestigingsclip voor eenvoudige demontage
Nominale meetstroom 16 A
1P+N uitvoering met 2 polen totaal
Uitschakelkarakteristiek C met afschakelvermogen 4,5 kA
