Multifunctioneel tijdrelais met 1 vertraagd wisselcontact, 5A stroomsterkte en tijdbereik tot 432.000 seconden. Geschikt voor DIN-rail montage met schroefaansluiting en IP30.

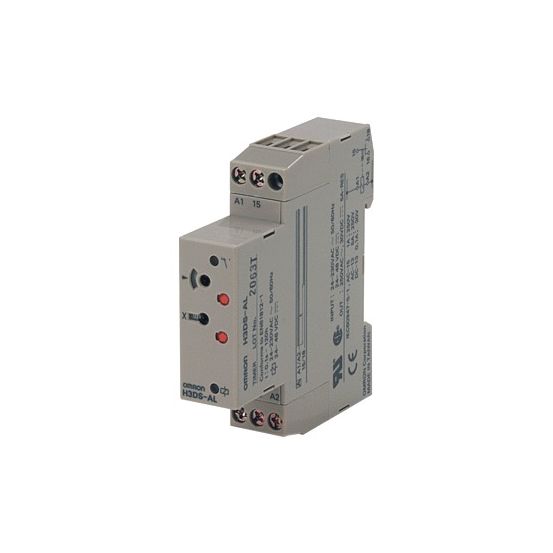

De Omron H3DS tijdrelais H3DS8009D is een multifunctioneel tijdrelais uit de H3DS-serie, geschikt voor AC/DC-toepassingen en DIN-rail (Omega-rail) montage.
Belangrijkste kenmerken
Dit Omron H3DS tijdrelais biedt een breed tijdbereik van 0,1 tot 432000 seconden en is voorzien van een functie opkomvertragend en functie inschakelwissend. Het relais beschikt over 1 vertraagd wisselcontact en een nominale stroom van 5 A.
De H3DS8009D werkt met een bedrijfsspanning van 0 - 250 V AC of 0 - 30 V DC en een stuurspanning van 24 - 230 V AC (50/60 Hz) of 24 - 48 V DC. Het spannings- en stuurspanningstype is AC/DC. De elektrische aansluiting gebeurt via een schroefaansluiting.
Met afmetingen van 17,5 x 100 x 79 mm (bxdxh) en geschikt voor DIN-rail (Omega-rail) montage, is dit tijdrelais compact in de schakelkast in te bouwen. Het apparaat heeft beschermingsgraad IP30 en behoort tot relaiscategorie RT I volgens IEC 61810-7.
Kenmerken op een rij
Multifunctioneel tijdrelais Omron H3DS8009D uit de H3DS-serie
Tijdbereik 0,1 - 432000 s met functie opkomvertragend en inschakelwissend
1 uitgang, vertraagd wisselcontact, nominale stroom 5 A
Bedrijfsspanning 0 - 250 V AC / 0 - 30 V DC, stuurspanning 24 - 230 V AC en 24 - 48 V DC
Geschikt voor DIN-rail (Omega-rail) montage, afmetingen 17,5 x 100 x 79 mm, IP30
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
1
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
0-250 V
Bedrijfsspanning bij AC 60 Hz
0-250 V
Bedrijfsspanning bij DC
0-30 V
Beschermingsgraad (IP)
IP30
Breedte
17.5 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Nee
Diepte
100 mm
Frontmontage
Nee
Functie afvalvertragend
Nee
Functie inschakelwissend
Ja
Functie knipperend beginnend met impuls, vaste tijd
Nee
Functie knipperend beginnend met pauze, vaste tijd
