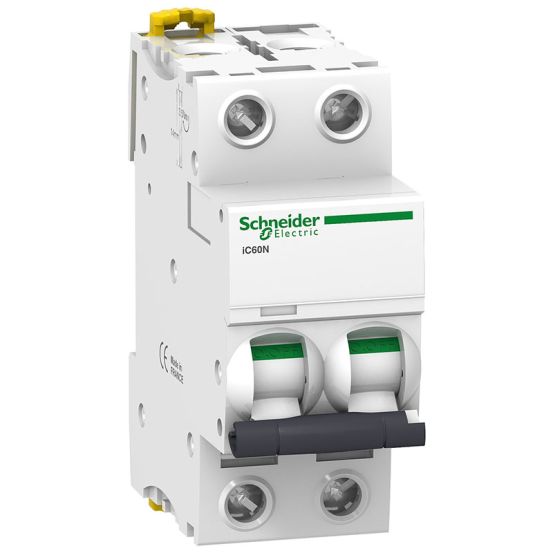

De Schneider Electric Acti 9 iC60 installatieautomaat A9F79216 is een 2-polige installatieautomaat met een nominale meetstroom van 16 A en uitschakelkarakteristiek C, uitgevoerd met handige visuele indicaties en montagegemak.
Belangrijkste kenmerken
Deze Schneider Electric Acti 9 iC60 installatieautomaat met type A9F79216 heeft een nominale meetstroom van 16 A en een uitschakelkarakteristiek C. De uitvoering is 2-polig, zodat beide polen beveiligd worden. Het apparaat is geschikt voor AC/DC-spanning tot een nominale meetspanning van 400 V.
Voor een snelle foutsignalering is de installatieautomaat voorzien van een visi-trip venster met rode mechanische statusindicatie. Daarnaast geeft een groene strook op de schakelaar duidelijk aan wanneer de contacten fysiek openstaan. Dit vergemakkelijkt veilig werken aan de stroomafwaartse kring.
De dubbele clip maakt het mogelijk de automaat eenvoudig te demonteren terwijl de kamrail op zijn plaats blijft. Verder biedt deze automaat aansluitmogelijkheden voor eendraads geleiders van 1-25 mm² en meerdraads geleiders van 1-16 mm². De uitvoering heeft een breedte van 2 module-eenheden, een inbouwdiepte van 44,5 mm en een beschermingsgraad IP20. Nevenapparaten zijn mogelijk.
Kenmerken op een rij
Nominale meetstroom van 16 A
Uitschakelkarakteristiek C
2-polige uitvoering met 2 beveiligde polen
Visi-trip venster met rode indicatie en groene strook voor fysieke contactopening
Dubbele clip voor demontage terwijl de kamrail blijft zitten
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-16 mm²
Aantal beveiligde polen
2
Aantal polen (totaal)
2
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
2
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50-60 Hz
Inbouwdiepte
44.5 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Nee
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
20 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
