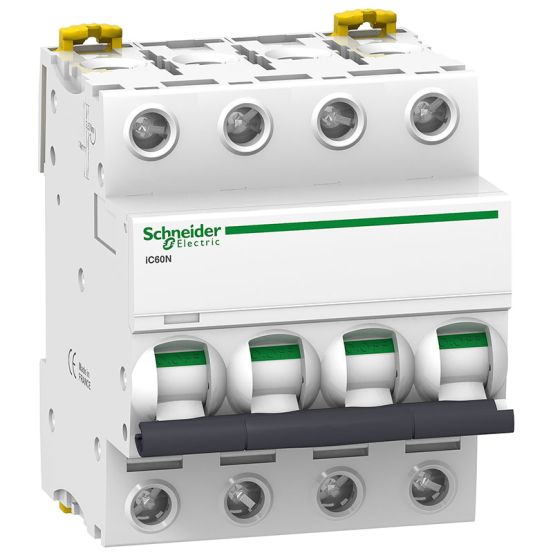

De Schneider Electric Acti 9 iC60 installatieautomaat A9F79463 is een 4-polige automaat met een nominale stroom van 63 A en C-karakteristiek, voorzien van handige visuele indicaties voor veilige bediening.
Belangrijkste kenmerken
Deze Schneider Electric Acti 9 iC60 installatieautomaat heeft een nominale meetstroom van 63 A en een uitschakelkarakteristiek C. Met in totaal 4 polen en uitvoering 4P is dit een installatieautomaat die geschikt is voor toepassingen met een nominale meetspanning van 400 V en spanningstype AC/DC.
De automaat is uitgerust met een visi-trip venster met rode mechanische statusindicatie, zodat een uitschakeling door een fout direct zichtbaar is. Daarnaast geeft een groene strook duidelijk aan dat de contacten fysiek openstaan, wat werkzaamheden aan de stroomafwaartse kring ondersteunt.
Voor montagegemak is de installatieautomaat voorzien van een dubbele clip, waardoor demontage mogelijk is terwijl de kamrail op zijn plaats blijft. De automaat is 4 modules breed, heeft een inbouwdiepte van 44,5 mm en een beschermingsgraad IP20. Er is een nevenapparaat mogelijk en de aansluitbare geleiderdoorsnede loopt van 1-35 mm² (eendraads) en 1-25 mm² (meerdraads).
Kenmerken op een rij
Nominale meetstroom van 63 A
4-polige uitvoering (4P)
Uitschakelkarakteristiek type C
Visi-trip venster met rode foutindicatie en groene strook voor fysieke contactopening
Dubbele clip voor demontage met behoud van de kamrail
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
4
Aantal polen (totaal)
4
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50-60 Hz
Inbouwdiepte
44.5 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Nee
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
63 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
20 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
