Schneider Electric TeSys - Magneetschakelaar LC1K1201P7

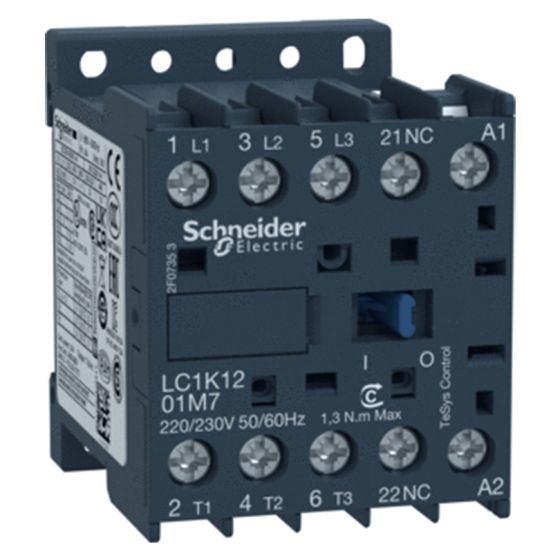

Schneider Electric TeSys - Magneetschakelaar LC1K1201P7

Fabrikantnr:

LC1K1201P7 | 3389110856958

Magneetschakelaar met 230V AC stuurspanning, 20A bedrijfsstroom bij AC-1 en drie maakcontacten. Inclusief één hulpcontact als verbreekcontact en schroefaansluitingen.

Verpakt per 1 stuk

Meer informatie
Maak compleet

36,68 30,31

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

17 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Schneider Electric TeSys magneetschakelaar LC1K1201P7 is een compacte magneetschakelaar uit de TeSys serie, geschikt voor stuurspanning op AC.

Belangrijkste kenmerken

Deze magneetschakelaar heeft een nominale stuurspanning van 230V AC bij zowel 50 als 60 Hz en ondersteunt bedrijfsspanningen tot 440 V AC. De nominale bedrijfsstroom bedraagt 20A bij AC-1 en 12A bij AC-3 bij 400V. Daarnaast zijn er drie hoofdcontacten als maakcontact en geen hoofdcontacten als verbreekcontact aanwezig.

De LC1K1201P7 is uitgerust met één hulpcontact als verbreekcontact en geen hulpcontacten als maakcontact. De aansluiting van het hoofdstroomcircuit gebeurt via schroefaansluitingen. De magneetschakelaar heeft een breedte van 45 mm, een hoogte van 58 mm en een diepte van 57 mm.

Kenmerken op een rij

Stuurspanning 230V AC bij 50/60 Hz
Nominale bedrijfsstroom 20A bij AC-1 (400V)
Drie hoofdcontacten als maakcontact
Eén hulpcontact als verbreekcontact
Schroefaansluiting voor hoofdstroomcircuit

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	3
Aantal hoofdcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	1
Bedrijfsspanning bij AC 50 Hz	440 V
Bedrijfsspanning bij AC 60 Hz	440 V
Breedte	45 mm
Diepte	57 mm
Hoogte	58 mm
Modulaire uitvoering (voor railmontage)	Nee
Nominale bedrijfsstroom Ie bij AC-1, 400 V	20 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	12 A
Nominale bedrijfsstroom Ie bij AC-4, 400 V	6 A
Nominale stuurspanning bij AC 50 Hz	230 V
Nominale stuurspanning bij AC 60 Hz	230 V
Nominale stuurspanning bij DC	0 V
Nominale vermogen bij AC-3, 400 V	5.5 kW
Nominale vermogen bij AC-4, 400 V	2.2 kW
Opmerking	N.v.t.
Type stuurspanning	AC
