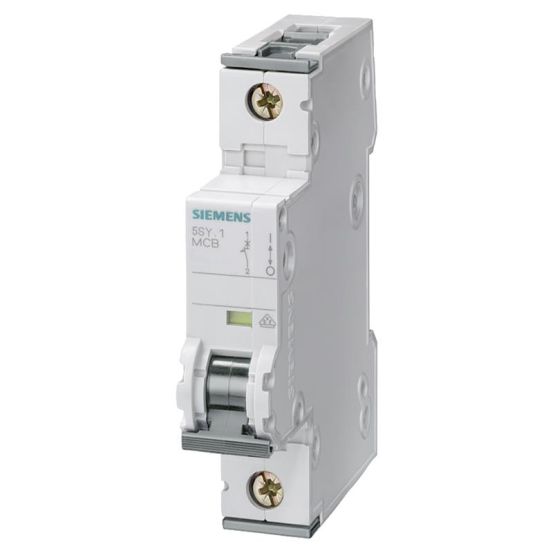

De Siemens 5SY6 installatieautomaat 5SY61107 is een 1-polige automaat voor toepassing in groepenkasten en verdeelsystemen waar compact bouwen belangrijk is.
Belangrijkste kenmerken
Deze Siemens installatieautomaat uit de 5SY6 serie heeft een nominale meetstroom van 10 A en een uitschakelkarakteristiek C. Hij is geschikt voor AC-installaties met een nominale meetspanning van 400 V en is 1-polig uitgevoerd in 1 module-eenheid.
De bouwbreedte van 18 mm maakt compacte montage mogelijk. De automaat is ontworpen voor montage op DIN-rails en kan eenvoudig geplaatst en verwijderd worden. Dankzij de identieke aansluitklemmen kan de voeding zowel van boven als van onder worden ingevoerd, met aansluitbare geleiderdoorsnedes van 0,75-35 mm² voor zowel eendraads als meerdraads.
Kenmerken op een rij
Nominale meetstroom van 10 A
1-polige uitvoering in 1 module-eenheid
Uitschakelkarakteristiek type C
Compacte bouwbreedte van 18 mm
Voeding van boven of onder aan te sluiten via identieke klemmen (0,75-35 mm²)
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75-35 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75-35 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
1
Beschermingsgraad (IP)
IP20
Bouwbreedte
18 mm
Breedte in module-eenheden
1
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50 Hz
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Nee
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
10 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
15 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
