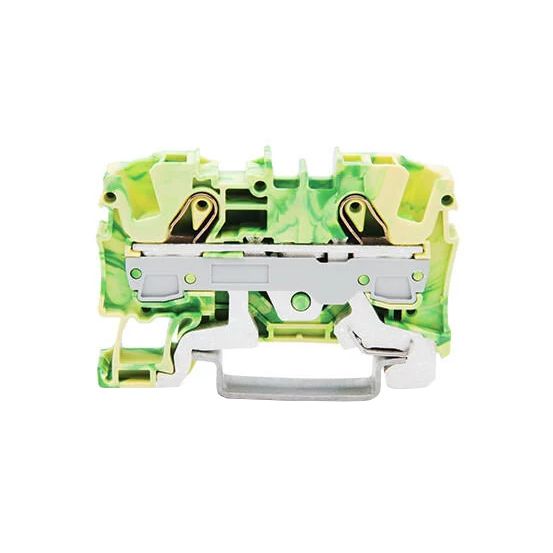

De Wago TOPJOB S 2006 aardrijgklem (type 2006-1207) is een groen/gele 2-draads railklem voor 6 mm², ontworpen voor montage op een DIN-rail van 35 mm en voorzien van veerklemaansluitingen.
Belangrijkste kenmerken
Deze Wago TOPJOB S 2006 aardrijgklem is uitgevoerd in groen/geel en beschikt over één aansluitniveau met twee klemposities. De elektrische aansluitingen aan beide zijden zijn uitgevoerd als veerklemaansluiting, waardoor verschillende typen geleiders binnen het opgegeven bereik kunnen worden aangesloten.
De klem is geschikt voor eendraads geleiders van 1 tot 10 mm², fijndraads geleiders zonder adereindhuls van 0,5 tot 10 mm² en meerdraads geleiders van 0,5 tot 6 mm². Voor fijndraads geleiders met adereindhuls is het bereik 1,5 tot 6 mm². De aansluitpositie is aan de bovenzijde, en de aardrijgklem kan worden toegepast met PEN-functie.
De behuizing is vervaardigd uit thermoplast met brandbaarheidsklasse V0 volgens UL 94. De aardrijgklem is geschikt voor DIN-rail 35 mm, heeft een breedte van 7,5 mm, een diepte van circa 32,9 mm en een hoogte van circa 57,4 mm. Een afsluitplaat is noodzakelijk. De nominale meetspanning bedraagt 800 V, de nominale stroom 57 A en de bedrijfstemperatuur is opgegeven als 105 °C. Daarnaast is er sprake van een explosiegeteste Ex-e uitvoering (Eex e).
Kenmerken op een rij
Wago TOPJOB S 2006 aardrijgklem, type 2006-1207, groen/geel
Montagewijze: DIN-rail 35 mm, breedte 7,5 mm, hoogte circa 57,4 mm, diepte circa 32,9 mm
Veerklemaansluiting aan beide zijden, 1 aansluitniveau met 2 klemposities
