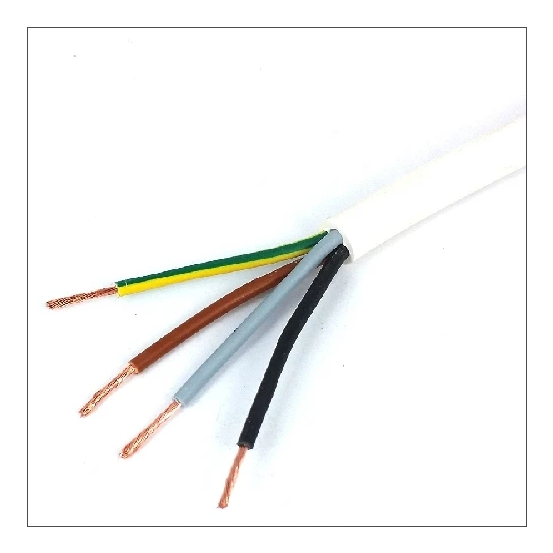

4-aderige vinylsnoer van 1,5 mm² op een rol van 100 meter met brandklasse Eca en een spanning van 300/500 V. De ronde kabel heeft soepele koperen geleiders en een witte PVC-mantel.
Dit vinyl aansluitsnoer van het merk DYNAMIC wordt geleverd op een rol van 100 meter. De kabel is voorzien van 4 aders met een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Het vinylsnoer is opgebouwd uit soepele koperen geleiders volgens klasse 5, omgeven door PVC-aderisolatie en een witte PVC-mantel. De kabel heeft een nominale spanning van 300/500 V en is geschikt voor beweegbare toepassingen. Met een ronde vorm en een buitendiameter van circa 9,1 mm is de leiding voorzien van een aardgeleider.
De brandprestaties voldoen aan brandklasse Eca volgens EN 13501-6 en brandvertraging volgens IEC 60332-1-2. De maximale toelaatbare geleidertemperatuur bedraagt 60 °C.
Kenmerken op een rij
4 aders met een nominale geleiderdoorsnede van 1,5 mm² en soepel koper
Nominale spanning van 300/500 V
Voorzien van een aardgeleider
Witte PVC-mantel en PVC-aderisolatie
Brandklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
4
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC 60332-1-2
Buitendiameter circa
9.1 mm
CLC
H05VV-F
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Getwist
Nee
Gewicht
136 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
9.1 mm
Kabelgeometrie
Rond
Kabelhoogte circa
9.1 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Wit
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
60 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
55 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
55 mm
Model
Mantelleiding
NEN
VMvL
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
5 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
