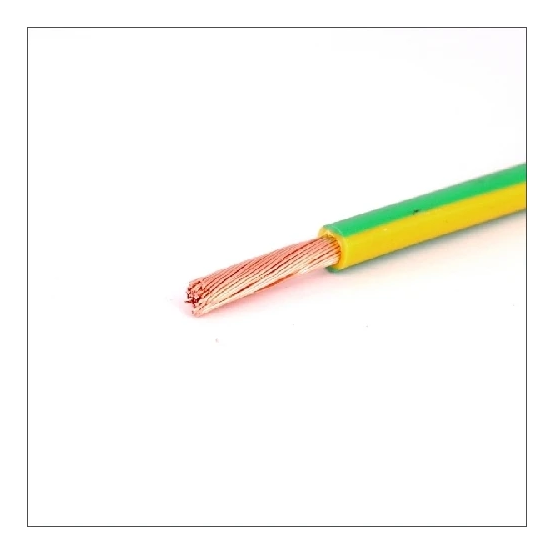

Soepel montagesnoer met 1 ader van 10 mm² blank koper, voorzien van een 90 graden knipverbinding. Geschikt voor 450/750V, met PVC-isolatie, groen/gele kleur en CPR Euroklasse Eca.
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
652 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
Dit montagesnoer van DYNAMIC is een soepel montagedraad voorzien van een hoek van 90 graden en een knipverbinding voor een betrouwbare elektrische aansluiting.
Belangrijkste kenmerken
Het montagesnoer is opgebouwd met 1 ader van koper met een nominale geleiderdoorsnede van 10 mm². De geleider heeft een klasse 5 opbouw voor een soepele constructie en is uitgevoerd in blank koper. Zowel het mantelmateriaal als de aderisolatie bestaat uit polyvinylchloride (PVC). De adercodering is gebaseerd op kleur en uitgevoerd in groen/geel. De kabelvorm is rond met een buitendiameter en kabelbreedte van circa 6,2 mm, bij een gewicht van 110 kg/km.
Dit product heeft een nominale spanning van 450/750 V en beschikt over CPR Euroklasse Eca volgens EN 13501-6. De maximaal toelaatbare geleidertemperatuur bedraagt 90 °C en de geleiderweerstand is 1,91 Ohm/km bij 20 °C. De minimale buigradius bij vast verleggen is 24,8 mm. Tijdens de montage geldt een kabeltemperatuur van 5 tot 70 °C, en na montage is dit bereik -10 tot 70 °C. De kabelaanduiding volgt de NEN-norm VDf 450/750.
Kenmerken op een rij
1 ader met een nominale geleiderdoorsnede van 10 mm²
Koperen geleidermateriaal met een klasse 5 soepele opbouw
Nominale spanning van 450/750 V
CPR Euroklasse Eca volgens EN 13501-6
Buitendiameter van circa 6,2 mm
Specificaties
Meer informatie
Aantal aders
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Aderkleur
Groen/geel
Aders getwist
NO
AWG-maat
8
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Buitendiameter circa
6.2 mm
CLC
H07V2-K
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
1.91 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
110 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Identificatie-/codeerkleur ader
Groen/geel
Kabel dwarswaterdicht
NO
Kabelbreedte circa
6.2 mm
Kabelgeometrie
Rond
Kabelhoogte circa
6.2 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Loodmantel
NO
Mantelkleur
Overig
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
24.8 mm
Model
Montagesnoer
NEN
VDf 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
10 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
0.41 mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-10 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
