Directstarter in behuizing met 9A nominale stroom, 4kW vermogen bij 400V en 230V AC stuurspanning. De IP65-motorstarter is voorzien van schroefaansluitingen en meet 166x88x128mm.

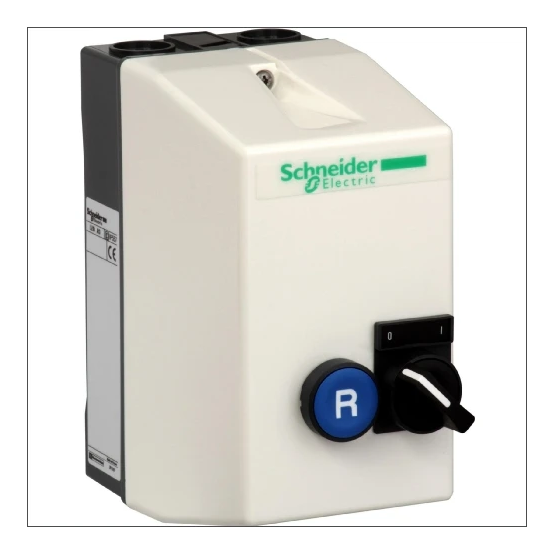

De Schneider Electric TeSys LE motorstarter LE1D09P7A13 is een directstarter in behuizing met een nominale bedrijfsstroom van 9 A en een stuurspanning van 230 V AC, geschikt voor aan/uit-bediening van motoren.
Belangrijkste kenmerken
Deze Schneider Electric TeSys LE motorstarter, type LE1D09P7A13, is uitgevoerd als directstarter en is ontworpen voor een nominale bedrijfsstroom Ie van 9 A. Bij AC-3, 400 V is de nominale bedrijfsstroom eveneens 9 A en het nominale vermogen bedraagt 4 kW. Bij AC-3, 230 V in 3-fase bedraagt het nominale vermogen 2,2 kW, bij 460 V 60 Hz 4 kW en bij 575 V 60 Hz 5,5 kW.
De motorstarter werkt met een AC-stuurspanning van 230 V bij zowel 50 als 60 Hz. De hoofdstroomkring en de hulp- en stuurstroomcircuits zijn uitgevoerd met schroefaansluitingen. Het apparaat beschikt over 2 commandoposities en is voorzien van IP65-beschermingsgraad. Een externe reset is mogelijk en er is geen transformator, zekering of kortsluitactivering geïntegreerd.
De behuizing heeft een hoogte van 166 mm, een breedte van 88 mm en een diepte van circa 120–128,5 mm. De motorstarter is niet geschikt voor rail- of draagrailmontage en is niet geschikt voor noodstoptoepassingen. Het maximaal aangegeven omgevingstemperatuurbereik voor bedrijf gaat tot 40 °C.
Kenmerken op een rij
Type motorstarter: directstarter (TeSys LE, LE1D09P7A13)
Nominale bedrijfsstroom Ie / bij AC-3 400 V: 9 A, vermogen 4 kW
Nominale stuurspanning: 230 V AC bij 50/60 Hz
Beschermingsgraad behuizing: IP65
Afmetingen (h x b x d): 166 x 88 x ca. 120–128,5 mm
Specificaties
Meer informatie
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aantal commandoposities
2
Aantal hulpcontacten als maakcontact
1
Aantal hulpcontacten als verbreekcontact
1
Aantal signaallampen
0
Beschermingsgraad (IP)
IP65
Breedte
88 mm
Diepte
128.5 mm
Draagrailmontage mogelijk
Nee
Externe reset mogelijk
Ja
Geschikt voor noodstop
Nee
Hoogte
166 mm
Met kortsluitactivering
Nee
Met transformator
Nee
Met zekering
Nee
Nominale bedrijfsstroom bij AC-3, 400 V
9 A
Nominale bedrijfsstroom Ie
9 A
Nominale stuurspanning bij AC 50 Hz
230 V
Nominale stuurspanning bij AC 60 Hz
230 V
Nominale vermogen bij AC-3, 230 V, 3-fase
2.2 kW
Nominale vermogen bij AC-3, 400 V
4 kW
Nominale vermogen, 460 V, 60Hz, 3-fase
4 kW
Nominale vermogen, 575 V, 60Hz, 3-fase
5.5 kW
Omgevingstemperatuur, bedrijfsbovengrens
40 °C
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
Nee
Ondersteunt protocol voor CAN
Nee
Ondersteunt protocol voor Data-Highway
Nee
Ondersteunt protocol voor DeviceNet Safety
Nee
Ondersteunt protocol voor DeviceNet
Nee
Ondersteunt protocol voor EtherNet/IP
Nee
Ondersteunt protocol voor Foundation Fieldbus
Nee
Ondersteunt protocol voor INTERBUS
Nee
Ondersteunt protocol voor INTERBUS-Safety
Nee
Ondersteunt protocol voor LON
Nee
Ondersteunt protocol voor MODBUS
Nee
Ondersteunt protocol voor overige bussystemen
Nee
Ondersteunt protocol voor PROFIBUS
Nee
Ondersteunt protocol voor PROFINET CBA
Nee
Ondersteunt protocol voor PROFINET IO
Nee
Ondersteunt protocol voor PROFIsafe
Nee
Ondersteunt protocol voor SafetyBUS p
Nee
Ondersteunt protocol voor SERCOS
Nee
Ondersteunt protocol voor SUCONET
Nee
Type motorstarter
Directstarter
Type stuurspanning
AC
Uitvoering elektr. aansluiting v hulp- en stuurstroomcircuit
