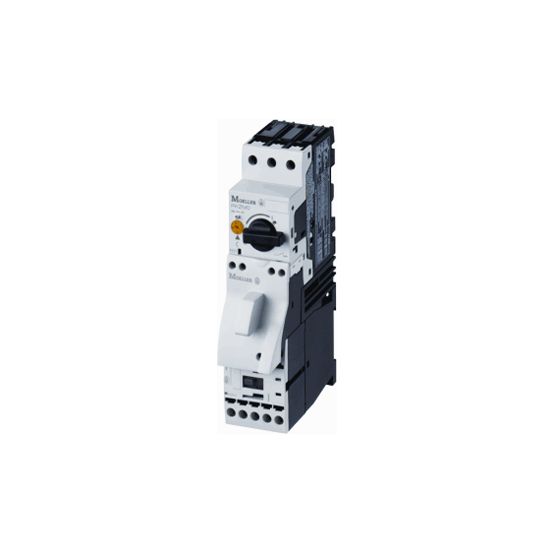

De Eaton MSC motorstarter/motorstarter combinatie, type MSC-D-2,5-M7 (24VDC) met fabrikantnummer 283161, is een directstarter voor motoren tot 0,75 kW bij AC-3, 400 V. Deze uitvoering werkt met een DC-stuurspanning van 24 V en is voorzien van instelbare overbelastingsbeveiliging.
Belangrijkste kenmerken
Deze Eaton MSC directstarter is ontworpen als motorstarter/motorstarter combinatie met een nominaal vermogen van 0,75 kW bij AC-3, 400 V en 0,37 kW bij AC-3, 230 V, 3-fase. De nominale bedrijfsstroom bij AC-3, 400 V bedraagt 2,5 A, met een nominale bedrijfsstroom Ie van 1,9 A. De aanloopklasse is CLASS 10 A en de coördinatieklasse volgens IEC 60947-4-3 is Klasse 2.
De starter beschikt over een instelbereik voor de overbelastingsbeveiliging van 1,6 tot 2,5 A en is temperatuurgecompenseerd. Daarnaast is de motorstarter uitgerust met kortsluitactivering en heeft hij een voorwaardelijke nominale kortsluitstroom type 2 van 50.000 A bij zowel 230 V als 400 V. De beschermingsgraad is IP20.
Voor de aansturing wordt gebruikgemaakt van een DC-stuurspanning van 24 V. De elektrische aansluiting van zowel het hoofdstroomcircuit als het hulp- en stuurstroomcircuit gebeurt via schroefaansluitingen. De motorstarter heeft één hulpcontact als maakcontact, geen verbreekcontacten en geen signaallampen. De afmetingen zijn 45 mm breed, 180 mm hoog en 95 mm diep.
Kenmerken op een rij
Type motorstarter: directstarter, MSC-D-2,5-M7 (24VDC)
Nominaal vermogen bij AC-3, 400 V: 0,75 kW (2,5 A); Ie: 1,9 A
Instelbereik overbelastingsbeveiliging: 1,6 - 2,5 A, temperatuurgecompenseerd
Stuurspanning: 24 V DC, met kortsluitactivering
Beschermingsgraad IP20 en afmetingen: 45 × 180 × 95 mm (b × h × d)
Specificaties
Meer informatie
Aanloopklasse
CLASS 10 A
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aantal commandoposities
0
Aantal hulpcontacten als maakcontact
1
Aantal hulpcontacten als verbreekcontact
0
Aantal signaallampen
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
Overig
Breedte
45 mm
Coördinatieklasse volgens IEC 60947-4-3
Klasse 2
Diepte
95 mm
Draagrailmontage mogelijk
Nee
Externe reset mogelijk
Nee
Geschikt voor noodstop
Nee
Hoogte
180 mm
Instelbereik overbelastingsbeveiliging
1.6-2.5 A
Met kortsluitactivering
Ja
Met transformator
Nee
Met zekering
Nee
Nominale bedrijfsstroom bij AC-3, 400 V
2.5 A
Nominale bedrijfsstroom Ie
1.9 A
Nominale stuurspanning bij AC 50 Hz
0 V
Nominale stuurspanning bij AC 60 Hz
0 V
Nominale stuurspanning bij DC
24 V
Nominale vermogen bij AC-3, 230 V, 3-fase
0.37 kW
Nominale vermogen bij AC-3, 400 V
0.75 kW
Nominale vermogen, 460 V, 60Hz, 3-fase
0 kW
Nominale vermogen, 575 V, 60Hz, 3-fase
0 kW
Omgevingstemperatuur, bedrijfsbovengrens
55 °C
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
