Motorstarter voor 0,76-38A met thermische beveiliging, geschikt voor SIL 2 en PL d. Voorzien van steek- en schroefaansluiting, IP20-behuizing en geschikt voor draagrailmontage.

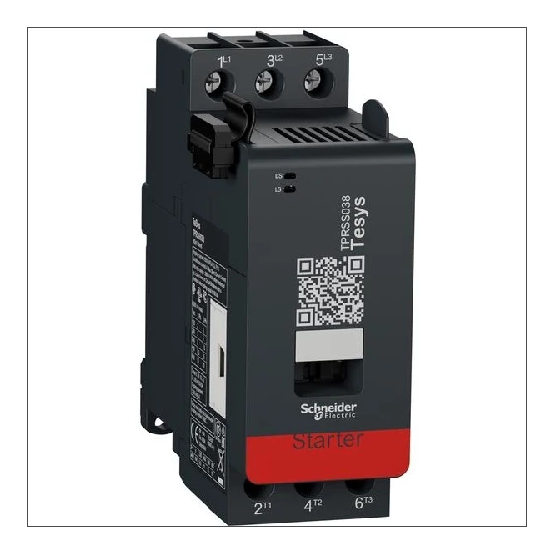

De Schneider Electric TeSys Island SIL motorstarter TPRSS038 is een systeemcomponent voor motorsturing met één motoruitgang, voorzien van thermische motorbeveiliging en geschikt voor veiligheidsfuncties volgens SIL 2 en Performance Level d.
Belangrijkste kenmerken
Deze Schneider Electric TeSys Island SIL motorstarter TPRSS038 is ontworpen als vermogensmodule met motorschakelaar binnen het TeSys Island systeem. De unit beschikt over één ingang en één motoruitgang en is voorzien van thermische motorbeveiliging. De nominale motorstroom (meetstroom) ligt tussen 0,76 en 38 A.
De motorstarter werkt met een DC-voedingsspanning van 20,4 tot 28,8 V en heeft AC als type ingangsspanning en uitgangsspanning. De toegestane spanning aan ingang en uitgang bedraagt 0 tot 690 V. De elektrische aansluiting wordt uitgevoerd met steekaansluiting, terwijl de motoruitgang voorzien is van een schroefaansluiting.
De TPRSS038 is geschikt voor veiligheidsfuncties, met SIL 2 conform IEC 61508 en Performance Level d volgens EN ISO 13849-1. De behuizing heeft een beschermingsgraad van IP20 en is geschikt voor draagrailmontage. Daarnaast is veldbusaansluiting via een separate buskoppelaar mogelijk en worden overige bussystemen ondersteund.
Kenmerken op een rij
Nominale motorstroom (meetstroom): 0,76 - 38 A
Geschikt voor veiligheidsfunctie, SIL 2 (IEC 61508) en Performance Level d (EN ISO 13849-1)
Voedingsspanning bij DC: 20,4 - 28,8 V
Beschermingsgraad: IP20 en geschikt voor draagrailmontage
Uitvoering elektrische aansluiting: steekaansluiting, motoruitgang met schroefaansluiting
Specificaties
Meer informatie
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
2
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
0
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Aantal HW-interfaces Wireless
0
Aantal ingangen
1
Aantal motoruitgangen
1
Beschermingsgraad (IP)
IP20
Bijbehorend bedrijfsmiddel (Ex ia)
Nee
Bijbehorend bedrijfsmiddel (Ex ib)
Nee
Breedte
45 mm
Diepte
115 mm
Draagrailmontage mogelijk
Ja
Explosieveiligheidscategorie voor gas
Geen
Explosieveiligheidscategorie voor stof
Geen
Frontinbouw mogelijk
Nee
Gecertificeerd voor UL risico locatie divisie 2
Nee
Gecertificeerd voor UL risico locatie divisie I
Nee
Gecertificeerd voor UL risico locatie groep A (Acetyleen)
Nee
Gecertificeerd voor UL risico locatie groep B (waterstof)
Nee
Gecertificeerd voor UL risico locatie groep C (ethyleen)
Nee
Gecertificeerd voor UL risico locatie groep D (propaan)
Nee
Gecertificeerd voor UL risico locatie groep E (metaalstof)
Nee
Gecertificeerd voor UL risico locatie groep F (koolstofhdnd)
Nee
Gecertificeerd voor UL risico locatie groep G (niet geleid.)
Nee
Gecertificeerd voor UL risico locatie klasse I
Nee
Gecertificeerd voor UL risico locatie klasse II
Nee
Gecertificeerd voor UL risico locatie klasse III
Nee
Geschikt voor veiligheidsfunctie
Ja
Hoogte
121 mm
IO-Link Master
Nee
Kortsluitsbeveiliging, uitgangen beschikbaar
Nee
Met optische interface
Nee
Met remuitgang
Nee
Met thermische motorbeveiliging
Ja
Nominale motorstroom (meetstroom)
0.76-38 A
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
Nee
Ondersteunt protocol voor CAN
Nee
Ondersteunt protocol voor Data-Highway
Nee
Ondersteunt protocol voor DeviceNet Safety
Nee
Ondersteunt protocol voor DeviceNet
Nee
Ondersteunt protocol voor EIB/KNX
Nee
Ondersteunt protocol voor EtherCAT
Nee
Ondersteunt protocol voor EtherNet/IP
Nee
Ondersteunt protocol voor Foundation Fieldbus
Nee
Ondersteunt protocol voor INTERBUS
Nee
Ondersteunt protocol voor INTERBUS-Safety
Nee
Ondersteunt protocol voor LON
Nee
Ondersteunt protocol voor MODBUS
Nee
Ondersteunt protocol voor overige bussystemen
Ja
Ondersteunt protocol voor PROFIBUS
Nee
Ondersteunt protocol voor PROFINET CBA
Nee
Ondersteunt protocol voor PROFINET IO
Nee
Ondersteunt protocol voor PROFIsafe
Nee
Ondersteunt protocol voor SafetyBUS p
Nee
Ondersteunt protocol voor SERCOS
Nee
Ondersteunt protocol voor SUCONET
Nee
Parametrisering motorstroom beschikbaar
Nee
Performance level volgens EN ISO 13849-1
Level d
Rackmontage mogelijk
Nee
Radio standaard GPRS
Nee
Radio standaard GSM
Nee
Radio standaard UMTS
Nee
Radiostandaard Bluetooth
Nee
Radiostandaard WLAN 802.11
Nee
SIL conform IEC 61508
2
Spanningstype voedingsspanning
DC
Systeemcomponenten
Ja
Toegestane spanning aan ingang
0-690 V
Toegestane spanning aan uitgang
0-690 V
Type digitale uitgang
Geen
Type ingangsspanning
AC
Type uitgangsspanning
AC
Uitvoering elektrische aansluiting bij motoruitgang
Schroefaansluiting
Uitvoering elektrische aansluiting
Steekaansluiting
Vaak gebruikte artikelnummers
10358117 | 2850412985 | 4600872
Veldbusaansluiting via separate buskoppelaar mogelijk
