Motorstarter voor motoren van 4 tot 80A met thermische beveiliging en 0-690V bereik. Voorzien van IP20-bescherming, draagrailmontage, steekaansluiting en schroefaansluiting.

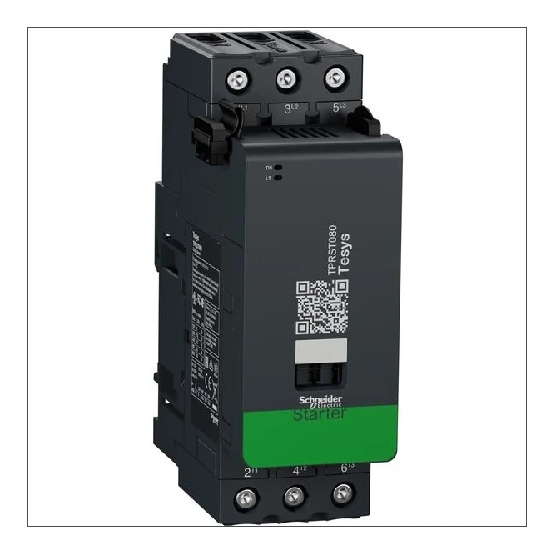

De Schneider Electric TeSys Island motorstarter TPRST080 is een veldbus decentrale vermogensmodule met motorschakelaar voor motoren tot 80 A, uitgevoerd als systeemcomponent binnen het TeSys Island platform.
Belangrijkste kenmerken
De Schneider Electric TPRST080 motorstarter is geschikt voor een nominale motorstroom (meetstroom) van 4 tot 80 A en is onderdeel van de TeSys Island serie. Het apparaat beschikt over één ingang en één motoruitgang en is ontworpen als systeemcomponent voor veldbus decentrale periferie met motorschakelaarfunctie.
De voeding van de TPRST080 verloopt via een DC-voedingsspanning van 20,4 tot 28,8 V, met een AC-ingangs- en uitgangsspanningstype. De toegestane spanning aan zowel ingang als uitgang ligt in het bereik van 0 tot 690 V. Het apparaat is voorzien van thermische motorbeveiliging en heeft beschermingsgraad IP20.
Voor de montage biedt de motorstarter de mogelijkheid tot draagrailmontage. De elektrische aansluiting aan de apparaatzijde is uitgevoerd als steekaansluiting, terwijl de motoruitgang is voorzien van een schroefaansluiting. Daarnaast is veldbusaansluiting via een separate buskoppelaar mogelijk en worden overige bussystemen ondersteund via twee hardware-interfaces voor overige verbindingen.
Kenmerken op een rij
Nominale motorstroom (meetstroom): 4 - 80 A
Voedingsspanning bij DC: 20,4 - 28,8 V
Toegestane spanning aan ingang en uitgang: 0 - 690 V
Met thermische motorbeveiliging en beschermingsgraad IP20
Draagrailmontage mogelijk, steekaansluiting en schroefaansluiting bij motoruitgang
Specificaties
Meer informatie
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
2
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
0
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Aantal HW-interfaces Wireless
0
Aantal ingangen
1
Aantal motoruitgangen
1
Beschermingsgraad (IP)
IP20
Bijbehorend bedrijfsmiddel (Ex ia)
Nee
Bijbehorend bedrijfsmiddel (Ex ib)
Nee
Breedte
55 mm
Diepte
125 mm
Draagrailmontage mogelijk
Ja
Explosieveiligheidscategorie voor gas
Geen
Explosieveiligheidscategorie voor stof
Geen
Frontinbouw mogelijk
Nee
Gecertificeerd voor UL risico locatie divisie 2
Nee
Gecertificeerd voor UL risico locatie divisie I
Nee
Gecertificeerd voor UL risico locatie groep A (Acetyleen)
Nee
Gecertificeerd voor UL risico locatie groep B (waterstof)
Nee
Gecertificeerd voor UL risico locatie groep C (ethyleen)
Nee
Gecertificeerd voor UL risico locatie groep D (propaan)
Nee
Gecertificeerd voor UL risico locatie groep E (metaalstof)
Nee
Gecertificeerd voor UL risico locatie groep F (koolstofhdnd)
Nee
Gecertificeerd voor UL risico locatie groep G (niet geleid.)
Nee
Gecertificeerd voor UL risico locatie klasse I
Nee
Gecertificeerd voor UL risico locatie klasse II
Nee
Gecertificeerd voor UL risico locatie klasse III
Nee
Geschikt voor veiligheidsfunctie
Nee
Hoogte
167 mm
IO-Link Master
Nee
Kortsluitsbeveiliging, uitgangen beschikbaar
Nee
Met optische interface
Nee
Met remuitgang
Nee
Met thermische motorbeveiliging
Ja
Nominale motorstroom (meetstroom)
4-80 A
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
Nee
Ondersteunt protocol voor CAN
Nee
Ondersteunt protocol voor Data-Highway
Nee
Ondersteunt protocol voor DeviceNet Safety
Nee
Ondersteunt protocol voor DeviceNet
Nee
Ondersteunt protocol voor EIB/KNX
Nee
Ondersteunt protocol voor EtherCAT
Nee
Ondersteunt protocol voor EtherNet/IP
Nee
Ondersteunt protocol voor Foundation Fieldbus
Nee
Ondersteunt protocol voor INTERBUS
Nee
Ondersteunt protocol voor INTERBUS-Safety
Nee
Ondersteunt protocol voor LON
Nee
Ondersteunt protocol voor MODBUS
Nee
Ondersteunt protocol voor overige bussystemen
Ja
Ondersteunt protocol voor PROFIBUS
Nee
Ondersteunt protocol voor PROFINET CBA
Nee
Ondersteunt protocol voor PROFINET IO
Nee
Ondersteunt protocol voor PROFIsafe
Nee
Ondersteunt protocol voor SafetyBUS p
Nee
Ondersteunt protocol voor SERCOS
Nee
Ondersteunt protocol voor SUCONET
Nee
Parametrisering motorstroom beschikbaar
Nee
Performance level volgens EN ISO 13849-1
Geen
Rackmontage mogelijk
Nee
Radio standaard GPRS
Nee
Radio standaard GSM
Nee
Radio standaard UMTS
Nee
Radiostandaard Bluetooth
Nee
Radiostandaard WLAN 802.11
Nee
SIL conform IEC 61508
Geen
Spanningstype voedingsspanning
DC
Systeemcomponenten
Ja
Toegestane spanning aan ingang
0-690 V
Toegestane spanning aan uitgang
0-690 V
Type digitale uitgang
Geen
Type ingangsspanning
AC
Type uitgangsspanning
AC
Uitvoering elektrische aansluiting bij motoruitgang
Schroefaansluiting
Uitvoering elektrische aansluiting
Steekaansluiting
Vaak gebruikte artikelnummers
10358114 | 2850412992 | 4600921
Veldbusaansluiting via separate buskoppelaar mogelijk
