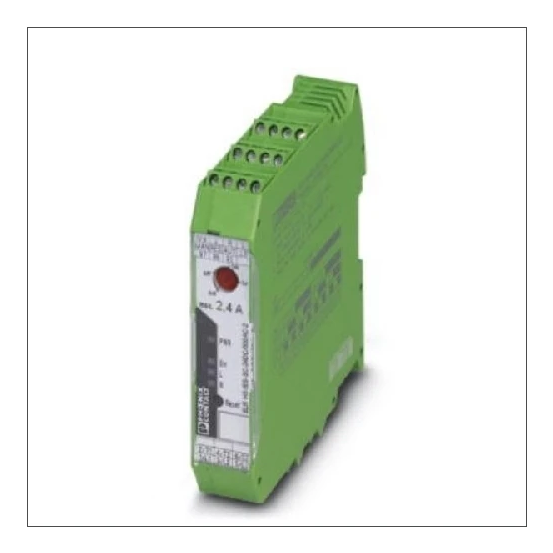

PHOENIX ELR H5-IES-SC- 24DC/ HYBRIDE MOTORSTARTER VOOR HET

Fabrikantnr:

2900414 | 4046356504058

Hybride omkeerstarter met 2,4A nominale stroom en instelbaar overbelastingsbereik van 0,18 tot 2,4A. Voorzien van DC-stuurspanning, noodstopfunctie en geschikt voor railmontage.

Verpakt per 1 stuk

Meer informatie

143,77 118,82

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

7 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Phoenix Contact ELR H5-IES-SC-24DC/500AC hybride motorstarter (type omkeerstarter, artikel 2900414) is een compacte motorstarter/motorstartercombinatie met DC-stuurspanning, ontworpen voor toepassingen waar nauwkeurige stroominstelling en duidelijke status- en stuurmogelijkheden belangrijk zijn.

Belangrijkste kenmerken

Deze Phoenix Contact ELR hybride motorstarter is uitgevoerd als omkeerstarter en geschikt voor gebruik als motorstarter/motorstartercombinatie. De nominale bedrijfsstroom bedraagt 2,4 A, met een instelbaar overbelastingsbereik van 0,18 tot 2,4 A. De motorstarter valt in aanloopklasse CLASS 10 en heeft één commandopositie, aangevuld met één hulpcontact als maakcontact en één als verbreekcontact.

De ELR H5-IES-SC-24DC/500AC wordt aangestuurd met DC-stuurspanning en biedt een nominale stuurspanning bij DC van 19,2 V. Daarnaast is externe reset mogelijk en is het apparaat geschikt voor noodstopfuncties. De aansluitingen voor zowel hoofdstroomcircuit als hulp- en stuurstroomcircuit zijn uitgevoerd als schroefaansluiting, wat zorgt voor een duidelijke en uniforme bekabelingswijze.

Met een IP20-beschermingsgraad en compacte afmetingen (breedte 22,5 mm, hoogte 107 mm, diepte 114 mm) is de motorstarter geschikt voor railmontage. De uitvoering is zonder kortsluitactivering en zonder temperatuurgecompenseerde overbelastingsbeveiliging. De hybride motorstarter wordt geleverd per stuk en behoort tot de ELR-serie van Phoenix Contact.

Kenmerken op een rij

Type motorstarter: omkeerstarter, ELR hybride motorstarter
Nominale bedrijfsstroom Ie: 2,4 A, instelbereik overbelastingsbeveiliging 0,18 – 2,4 A
Type stuurspanning: DC, nominale stuurspanning bij DC 19,2 V
Geschikt voor noodstop en voorzien van externe resetmogelijkheid
Compacte afmetingen (B x H x D): 22,5 x 107 x 114 mm, IP20 en geschikt voor railmontage

Specificaties

Meer informatie
Aanloopklasse	CLASS 10
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal commandoposities	1
Aantal hulpcontacten als maakcontact	1
Aantal hulpcontacten als verbreekcontact	1
Beschermingsgraad (IP)	IP20
Breedte	22.5 mm
Diepte	114 mm
Externe reset mogelijk	YES
Geschikt voor noodstop	YES
Geschikt voor railmontage	YES
Hoogte	107 mm
Instelbereik overbelastingsbeveiliging	0.18 - 2.4 A
Met kortsluitactivering	NO
Nom. bedrijfsstroom bij AC-3, 400 V	2.4 A
Nom. bedrijfsstroom Ie	2.4 A
Nom. stuurspanning bij AC 50 Hz	V
Nom. stuurspanning bij AC 60 Hz	V
Nom. stuurspanning bij DC	19.2 - 19.2 V
Nom. vermogen bij AC-3, 230 V, 3-fase	kW
Nom. vermogen bij AC-3, 400 V	kW
Nom. vermogen, 460 V, 60Hz, 3-fase	kW
Nom. vermogen, 575 V, 60Hz, 3-fase	kW
Omgevingstemperatuur, bedrijfsbovengrens	°C
Ondersteunt protocol TCP/IP	NO
Ondersteunt protocol voor ASI	NO
Ondersteunt protocol voor AS-Interface Safety at Work	NO
Ondersteunt protocol voor CAN	NO
Ondersteunt protocol voor Data-Highway	NO
Ondersteunt protocol voor DeviceNet Safety	NO
Ondersteunt protocol voor DeviceNet	NO
Ondersteunt protocol voor EtherNet/IP	NO
Ondersteunt protocol voor Foundation Fieldbus	NO
Ondersteunt protocol voor INTERBUS	NO
Ondersteunt protocol voor INTERBUS-Safety	NO
Ondersteunt protocol voor LON	NO
Ondersteunt protocol voor MODBUS	NO
Ondersteunt protocol voor overige bussystemen	NO
Ondersteunt protocol voor PROFIBUS	NO
Ondersteunt protocol voor PROFINET CBA	NO
Ondersteunt protocol voor PROFINET IO	NO
Ondersteunt protocol voor PROFIsafe	NO
Ondersteunt protocol voor SafetyBUS p	NO
Ondersteunt protocol voor SERCOS	NO
Ondersteunt protocol voor SUCONET	NO
Opgenomen vermogen	W
Temperatuurgecompenseerde overbelastingsbeveiliging	NO
Type motorstarter	Omkeerstarter
Type stuurspanning	DC
Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit	Schroefaansluiting
Vaak gebruikte artikelnummers	10192126 \| 2700259039
Voorwaardelijke nom. kortsluitstroom, type 1, 480 Y/277 V	A
Voorwaardelijke nom. kortsluitstroom, type 1, 600 Y/347 V	A
Voorwaardelijke nom. kortsluitstroom, type 2, 230 V	A
Voorwaardelijke nom. kortsluitstroom, type 2, 400 V	A
