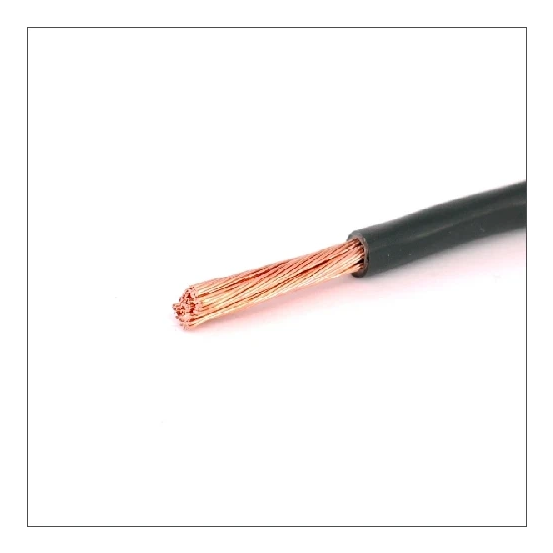

Soepel montagesnoer met een zwarte PVC-isolatie en een koperen geleider van 6 mm². Het snoer heeft een buitendiameter van 4,8 mm, een spanning van 450/750 V en brandklasse Eca.
De Donné VDS Eca 6 ZW is een soepel montagesnoer met zwarte PVC-isolatie en een koperen geleider van 6 mm².
Belangrijkste kenmerken
Dit montagesnoer uit de VDS ECA-serie is uitgevoerd met een ronde, soepele koperen geleider klasse 5 met een nominale geleiderdoorsnede van 6 mm² en een nominale diameter van 3 mm. De aderisolatie bestaat uit polyvinylchloride (PVC) in de kleur zwart. Het snoer heeft een buitendiameter van circa 4,8 mm en een nominale spanning van 450/750 V.
Het product beschikt over brandklasse Eca en voldoet aan de brandvertraging volgens EN 13501-6 en IEC 60332-1-2. De maximaal toelaatbare geleidertemperatuur bedraagt 70 °C.
Kenmerken op een rij
Nominale geleiderdoorsnede van 6 mm²
Zwarte PVC-aderisolatie
Buitendiameter van 4,8 mm
Nominale spanning van 450/750 V
Brandklasse Eca
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Zwart
Aders getwist
NO
AWG-maat
10
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
4.8 mm
CLC
H07V-K
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
3.08 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
63 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Montagesnoer
NEN
VDf 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
3 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
6 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
