Directstarter met 24V DC-stuurspanning, instelbereik 1,8–2,5 A en 0,75 kW vermogen bij 400V. Voorzien van overbelastingsbeveiliging, schroefaansluiting en IP20-bescherming.

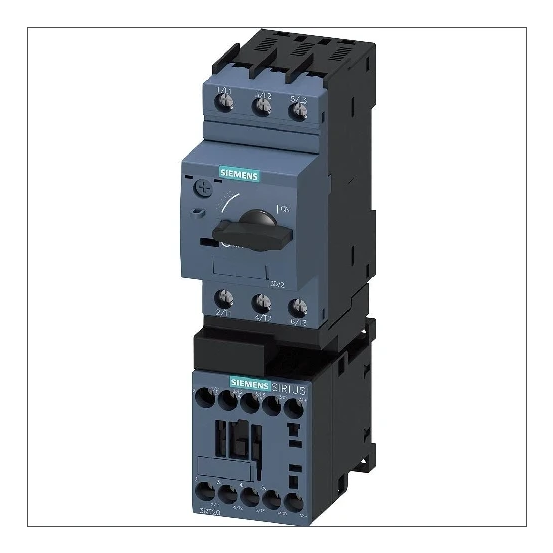

De SIEMENS 3RA2110-1CA15-1BB4 SIRIUS NG load feeder is een motorstarter/motorstarter combinatie met directstarter-uitvoering, geschikt voor DC-stuurspanning en voorzien van geïntegreerde overbelastings- en kortsluitvoorzieningen.
Belangrijkste kenmerken
Deze SIEMENS 3RA2 motorstarter, type 3RA2110-1CA15-1BB4, is uitgevoerd als directstarter met een instelbereik voor de overbelastingsbeveiliging van 1,8 tot 2,5 A. De nominale bedrijfsstroom Ie bedraagt 2,5 A en het nominale vermogen bij AC-3, 400 V is 0,75 kW. De aanloopklasse is CLASS 10 en de coördinatieklasse volgens IEC 60947-4-3 is Klasse 2.
De starter is geschikt voor een DC-stuurspanning van 24 V en biedt temperatuurgecompenseerde overbelastingsbeveiliging. Daarnaast is hij voorzien van kortsluitactivering en is hij geschikt voor noodstoptoepassingen. De hoofdstroom- en hulp-/stuurstroomcircuits zijn uitgevoerd met schroefaansluitingen en de unit is geschikt voor draagrailmontage. De beschermingsgraad is IP20.
Met een breedte van 45 mm, hoogte van 167 mm en diepte van 97 mm heeft deze load feeder compacte afmetingen. De voorwaardelijke nominale kortsluitstromen bedragen onder andere 150000 A (type 2, 230/400 V), 65000 A (type 1, 480 Y/277 V) en 30000 A (type 1, 600 Y/347 V). De maximale omgevingstemperatuur in bedrijf is 60 °C. De uitvoering is zonder transformator en zonder zekering en het aantal commandoposities is 1.
Kenmerken op een rij
Type motorstarter: directstarter, serie 3RA2 (3RA2110-1CA15-1BB4)
Instelbereik overbelastingsbeveiliging: 1,8–2,5 A, aanloopklasse CLASS 10
Nominale bedrijfsstroom Ie: 2,5 A, nominaal vermogen bij AC-3, 400 V: 0,75 kW
Nominale stuurspanning bij DC: 24 V, type stuurspanning: DC
Temperatuurgecompenseerde overbelastingsbeveiliging en met kortsluitactivering, geschikt voor noodstop
Specificaties
Meer informatie
Aanloopklasse
CLASS 10
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aantal commandoposities
1
Aantal signaallampen
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
Overig
Breedte
45 mm
Coördinatieklasse volgens IEC 60947-4-3
Klasse 2
Diepte
97 mm
Draagrailmontage mogelijk
Ja
Externe reset mogelijk
Nee
Geschikt voor noodstop
Ja
Hoogte
167 mm
Instelbereik overbelastingsbeveiliging
1.8-2.5 A
Met kortsluitactivering
Ja
Met transformator
Nee
Met zekering
Nee
Nominale bedrijfsstroom bij AC-3, 400 V
2.5 A
Nominale bedrijfsstroom Ie
2.5 A
Nominale stuurspanning bij AC 50 Hz
-99999 V
Nominale stuurspanning bij AC 60 Hz
-99999 V
Nominale stuurspanning bij DC
24 V
Nominale vermogen bij AC-3, 400 V
0.75 kW
Omgevingstemperatuur, bedrijfsbovengrens
60 °C
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
